燃料電池評価システム(FUEL CELL TEST SYSTEMS)

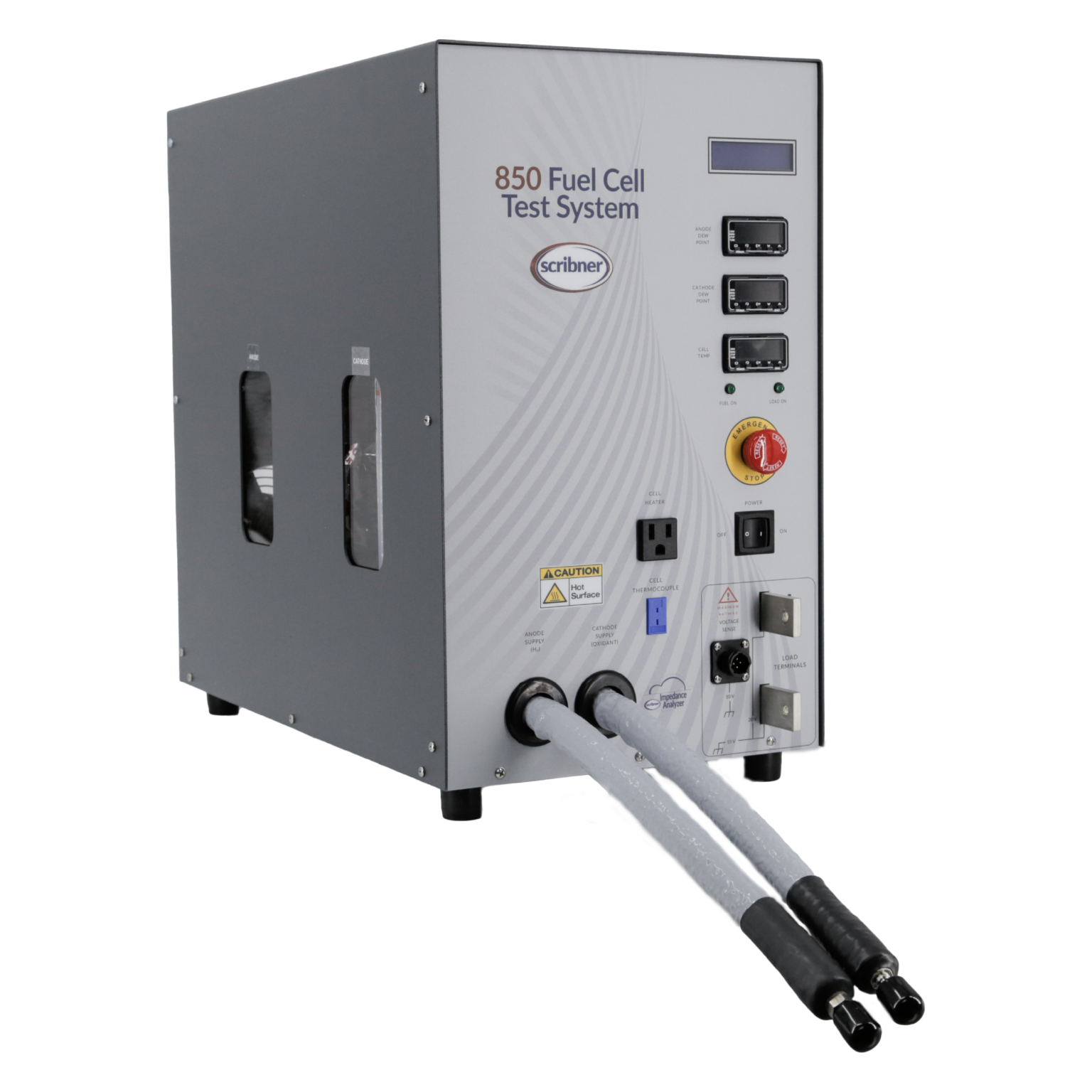

850マルチレンジ燃料電池試験システム



PEM/AEM/DMFC研究向け 精密制御コンパクトテストステーション自動化機能、高精度なガス加湿制御、幅広い負荷レンジに対応した電子負荷を統合し、PEM・AEM・DMFCセルの性能評価と詳細な解析を実現するコンパクトなテストステーションです。主な用途
  • 単セルおよびショートスタックの評価
  • 大学・研究機関での燃料電池研究
  • 新規材料・先進材料の性能評価
  • 研究開発における材料特性評価
  • 迅速な性能プロファイリングおよび耐久試験
主な特長・メリット
  • 柔軟な試験環境
    多レンジ電流負荷に対応し、幅広い試験条件を設定可能。
  • 自動化されたガス供給・加湿制御
    安定した運転条件を維持し、高い再現性を実現。
  • 高精度な診断機能
    IRフリー電圧測定に対応し、セル本来の性能を高精度に評価。
  • コンパクトでモジュール式の設計
    ラボへの導入が容易で、将来的な機能拡張にも柔軟に対応。
仕様項目
電気仕様 850-50A

850-100A

 850-125A
負荷電流範囲構成 5A / 25A / 50A 10A / 50A / 100A 12A / 62A / 125A
最大電力 100W
最低負荷抵抗 ＜ 2 mΩ(負荷端子で100mV @ 50A)
電流分解能 ソフトウェアの電流範囲選択ごとに1 mAまたは10 mA100A
電流測定精度 ± 0.3％ FS @ 電流レンジ
最大全セル電圧 20V
最大基準電極電圧 9.999V
電圧測定精度 ±3 mV ±0.3%
電圧・電流データ更新率 100 Hz
全セル入力抵抗感知 > 35kΩ
参照電極入力抵抗 > 109 Ω



プロセス制御仕様 内容
温度コントローラ
 3系統
温度範囲
 室温〜99 ℃（加湿器バイパス自動制御）
温度リミットコントローラ
 1系統（炉の過昇温保護）
温度設定／表示精度
 スパンの±0.25％、±1 LSB（最下位桁）
温度センサ
 K熱電対（R熱電対／S熱電対も選択可能）
加湿器
 アノード側のみ、スパージャー方式、各ボトルに不動態化処理済み316Lステンレス製ヒーターを1本搭載
316ステンレス鋼製構造
 加湿器、流路、バルブ、マスフローコントローラ（MFC）はすべて316ステンレス鋼製で、耐久性および耐薬品性に優れたSwagelokR継手を採用
ガス流量制御
 アノード側：水素（H2）最大5 SLM、カソード側：空気最大10 SLM。いずれもソフトウェア制御のMFCにより、高精度かつ再現性の高いガス供給を実現。さらに、アノード側には希釈水素による起動手順に対応する窒素（N?）用MFCを追加装備。



物理的仕様 内容
使用温度範囲
 5〜35 ℃
電源
 AC 120 V（10 A）または AC 220〜240 V（5 A）、50/60 Hz
筐体タイプ
 卓上型（一体型）
外形寸法（幅×奥行×高さ）
 46 × 28 × 48 cm（18 × 11 × 19インチ）
重量
 23 kg（50ポンド）



安全機能（SAFETY） 内容
警報機能
 ガス供給圧力（3系統）、加湿器水位（2系統）、外部警報入力（1系統）、システム警報出力（1系統）
フェイルセーフ設計
 アラーム発生時に窒素（N?）パージを自動実行
常時監視機能
 非常停止（E-stop）、電圧、電流、温度、ガス汚染、および外部信号をリアルタイムで監視



付属インストールキット
 内容
工具（Tools）
 すべての Scribner システムには、装置の設置に必要な部品および工具一式が付属しています。850には以下が含まれます
フェイルセーフ設計
 一般的な継手用レンチ 2本; 1/2インチ、 9/16インチ
ドキュメント
 ドキュメントおよびソフトウェアを収録したUSBメモリ、 校正（キャリブレーション）情報
ケーブル
 国・地域に対応した電源コード（商用電源接続用）、 本体とコンピュータを接続するUSBケーブル、 電圧検出（Voltage Sense）ケーブル
予備部品
 ヒューズ、 予備ガスケット 、予備ネジ

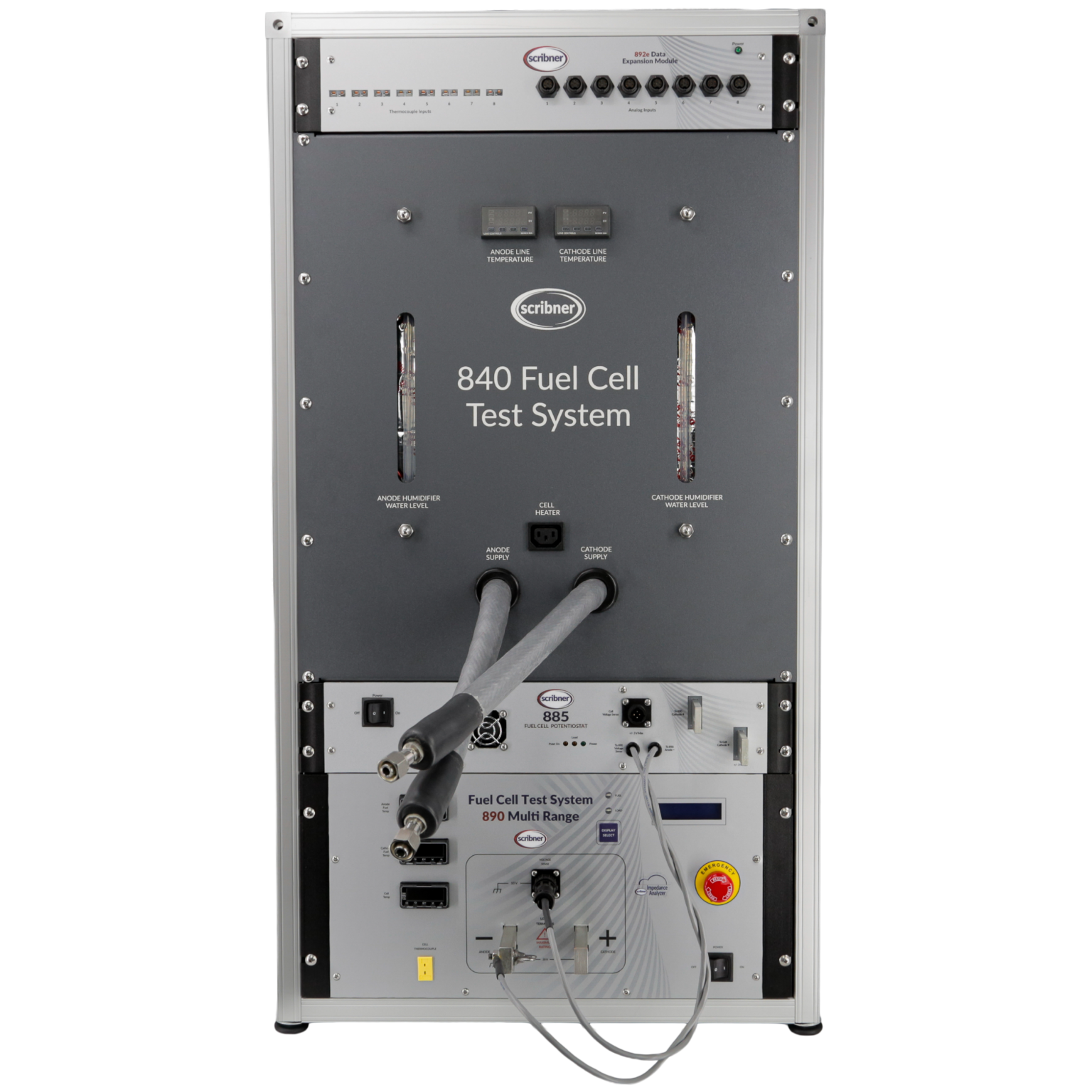

840マルチレンジ燃料電池試験システム



PEM/AEM/DMFC研究向け 精密制御コンパクトテストステーション自動化機能、高精度なガス加湿制御、幅広い負荷レンジに対応した電子負荷を統合し、PEM・AEM・DMFCセルの性能評価と詳細な解析を実現するコンパクトなテストステーションです。主な用途
  • 単セルおよびショートスタックの評価
  • 大学・研究機関での燃料電池研究
  • 新規材料・先進材料の性能評価
  • 研究開発における材料特性評価
  • 迅速な性能プロファイリングおよび耐久試験
主な特長・メリット
  • 柔軟な試験環境
    多レンジ電流負荷に対応し、幅広い試験条件を設定可能。
  • 自動化されたガス供給・加湿制御
    安定した運転条件を維持し、高い再現性を実現。
  • 高精度な診断機能
    IRフリー電圧測定に対応し、セル本来の性能を高精度に評価。
  • コンパクトでモジュール式の設計
    ラボへの導入が容易で、将来的な機能拡張にも柔軟に対応。
仕様項目
電気仕様 840-50A

840-100A

 840-125A 840-250A
負荷電流範囲構成 5A / 25A / 50A 10A / 50A / 100A 12A / 62A / 125A ?25A/125A/250?A
最大電力 100W
最低負荷抵抗 ＜ 2 mΩ(負荷端子で100mV @ 50A)
電流分解能 ソフトウェアの電流範囲選択ごとに1 mAまたは10 mA100A
電流測定精度 ± 0.3％ FS @ 電流レンジ
最大全セル電圧 20V
最大基準電極電圧 9.999V
電圧測定精度 ±3 mV ±0.3%
電圧・電流データ更新率 100 Hz
全セル入力抵抗感知 > 35kΩ
参照電極入力抵抗 > 109 Ω

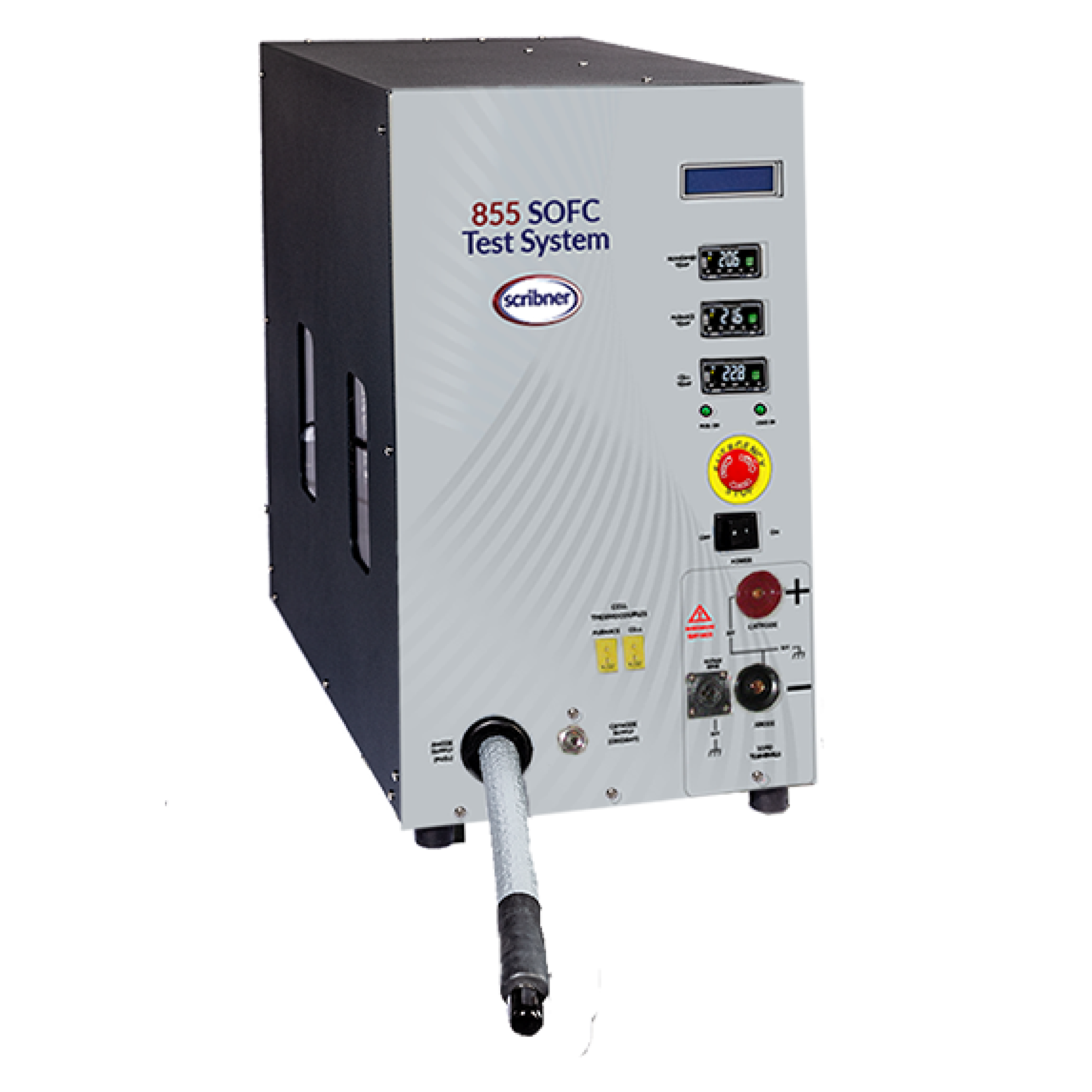

855 SOFC および SOEC 試験システム

ゼロボルトの射程能力と高度な温度管理を備えた固体酸化物燃料電池および電気分解セルの試験 ? 高温電気化学研究に最適です。

主な用途
高温固体酸化物燃料および電気分解セル
平面およびボタンセルの構成 精密な温度制御
を必要とする
研究 電気化学エネルギー変換を研究する研究室

主な特長・メリット
感度の高い測定のためのゼロボルトレンジ能力
高度な温度・圧力管理
長期安定性と再現性
に最適化 ハンズフリー制御・監視のための統合ソフトウェア

855 SOFC および SOEC 試験システム
855 SOFC & SOEC試験システムは、固体酸化物燃料電池(SOFC)および固体酸化物電解セル(SOEC)の運転、制御、診断のための完全統合プラットフォームです。

研究環境向けに設計された855は、電子負荷制御、ガス処理、炉の統合、リアルタイム電気化学的診断を一つの統合されたシステムにまとめています。

低距離測定用のゼロボルト適用や、FuelCellRソフトウェアによるSOFCとSOECモード間の自動ハンズフリー切り替えが可能です。855は高性能で高精度で知られているので、セットアップではなく実験に集中できます。
仕様項目
電気仕様 855-50A

855-100A
負荷電流範囲構成 5A / 25A / 50A 10A / 50A / 100A
最大電力 100W
最低負荷抵抗 ＜ 2 mΩ(負荷端子で100mV @ 50A)
電流分解能 ソフトウェアの電流範囲選択ごとに1 mAまたは10 mA100A
電流測定精度 ± 0.3％ FS @ 電流レンジ
最大全セル電圧 20V
最大基準電極電圧 9.999V
電圧測定精度 ±3 mV ±0.3%
電圧・電流データ更新率 100 Hz
全セル入力抵抗感知 > 35kΩ
参照電極入力抵抗
> 109 Ω

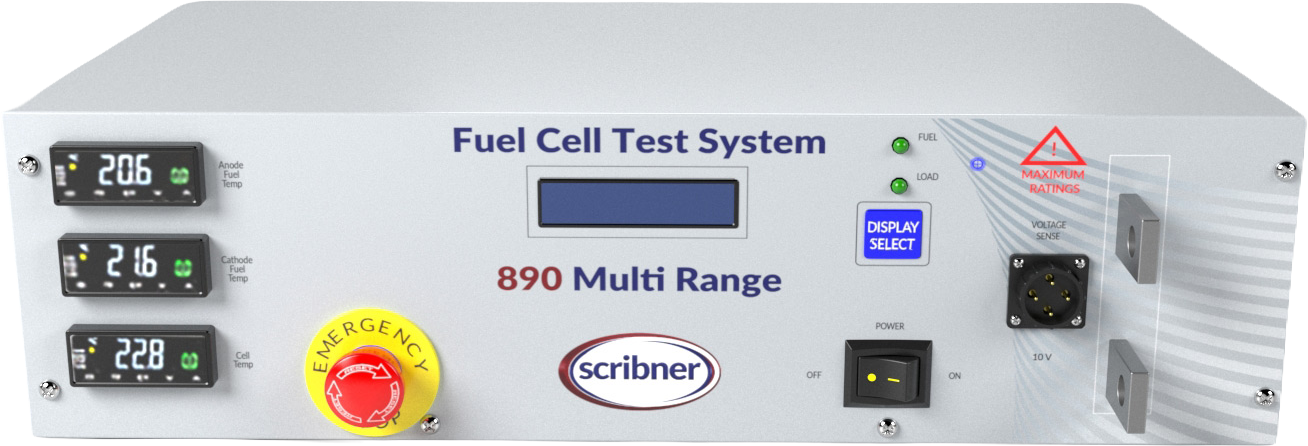

燃料電池用マルチレンジ電子負荷890シリーズ

890シリーズは、燃料電池向けの各種計測機能を搭載した3レンジ切り替え式電子負荷装置です。

燃料電池（FC）の発電評価において、定電流（CC）、定電圧（CV）、定電力（CP）制御やI-V特性測定に対応しています。また、電流遮断法による内部抵抗測定機能を標準搭載しているほか、FRA（周波数応答解析装置）と組み合わせることで交流インピーダンス測定にも対応し、燃料電池の性能評価を幅広くサポートします。
主な特長
  • 最大電流6モデルをラインアップ
    • 50A / 100A / 125A / 250A / 500A / 1000A
  • 3レンジ切替方式
    • 10% / 50% / 100%レンジの切替に対応
    • 小面積セルから大面積セルまで、最適なレンジで高精度に測定
  • 多彩な動作モード
    • 定電流（CC）
    • 定電圧（CV）
    • 定電力（CP）
    • I-V測定
  • 優れた低電圧通電特性
    • 低電圧領域でも安定した電流供給を実現
  • 膜抵抗自動測定機能を標準搭載
    • 電流遮断法（Current Interrupt法）による膜抵抗測定
    • 電流遮断速度：1 μs（設定電流から0Aへ高速遮断）
  • 交流インピーダンス測定に対応（オプション）
    • FRA（周波数応答解析器）との組み合わせにより、交流インピーダンス測定が可能
  • 3点同時電圧測定
    • 4つの電圧測定端子を搭載
    • 以下の3点を同時に測定可能
      • アノード−カソード間
      • アノード−参照極（ー）間
      • カソード−参照極（＋）間
    • インピーダンス測定も3点同時測定に対応
  • GPIB通信制御対応
  • Scribner社製「FuelCell」ソフトウェアに対応
  • 自動評価システム構築用インターフェースボックス（オプション）
    • FuelCellソフトウェアから制御可能
    • MFC制御信号出力：7チャンネル
    • 温度調節器制御：3チャンネル
    • MFC制御と温度制御を連動した自動運転が可能
    • 燃料電池評価システム「PEMTest8900」は本機能を利用して構成
仕様
項　　目 890-50A

890-100A

 890-125A 890-250A 890-500A 890-1kA
最大電流 5A / 25A / 50A 10A / 50A / 100A 12A / 62A / 125A 25A / 125A / 250A 50A / 250A / 500A 100A / 500A / 1000A
最大電力 125W 500W 1kW 2kW
最低負荷抵抗 ＜ 2m Ω 0.7mΩ 0.4mΩ
低電圧特性 50A@0.1V 100A@0.2V 125A@0.25V 250A@0.5V 500A@0.35V 1000A@0.35V
電流測定精度 ± 0.3％ FS @ 電流レンジ
電流分解能 1mA
最大電圧 20V （anode-cathode 間）、9.999V（a-ref 間、c-ref 間）
電圧測定精度 ± 3mV ± 0.3％ of reading
電圧分解能 1mV
電圧測定点 anode-cathode 間、anode-ref(-) 間、cathode-ref(+) 間
交流インピーダンス測定 880 型FRA カード
周波数応答範囲 1mHz 〜 10kHz
電圧測定ケーブル 約90cm、4 端子（1 本）
電流負荷ケーブル 約60cm（2 本）



オプション

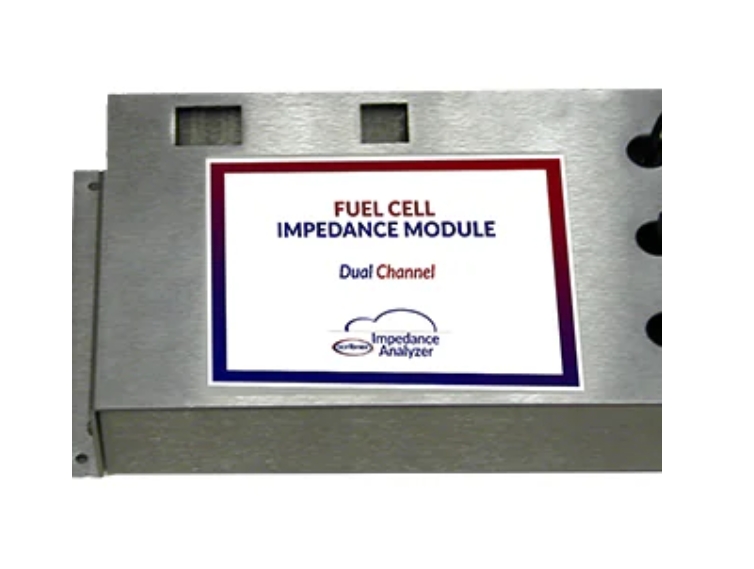

881型周波数応答アナライザー(FRA)

主な特長

  • 890シリーズ専用内蔵FRAカード
    • 881型は890シリーズ電子負荷専用の内蔵型FRA（周波数応答解析）カード
    • 電子負荷と燃料電池間の配線を増やすことなく、シンプルな測定系で発電中の燃料電池の交流インピーダンス測定を実現
  • 専用ソフトウェアによる測定・解析
    • 890シリーズ付属の「FuelCell」ソフトウェア、から制御可能
    • 測定したCole-Coleプロットおよびボード線図は、「ZView」交流インピーダンス解析ソフトウェアで等価回路フィッティング解析が可能
  • 広い周波数測定範囲
    • 1 mHz 〜 10 kHz
  • 高い周波数精度
    • 周波数誤差：±0.01%以下
  • 優れた測定精度
    • 振幅確度：±0.5%
    • 位相確度：±0.5°
  • 高速測定
    • 各測定点の測定時間：1周期または10 ms
    • 積分回数設定により、測定速度とノイズ低減のバランスを調整可能
