PINE RESEARCH社MSR回転リングディスク電極

Pine Research社（米）は1962年に創業し、歴史を持ち、回転ディスク電極（RDE)、回転リングディスク電極（RRDE）と回転円筒電極（RCE）)の世界的な製造メーカーです。当社は2002年から、Pine Research社の商品を販売し、大学、官庁と企業に納入実績があり、お客様の信頼は高いです。当社はすべてなPine Reseach社の商品販売します。当社までにお気軽にお問い合わせ下さい。

パインリサーチ社の2機種の回転リングティスク電極を紹介します。

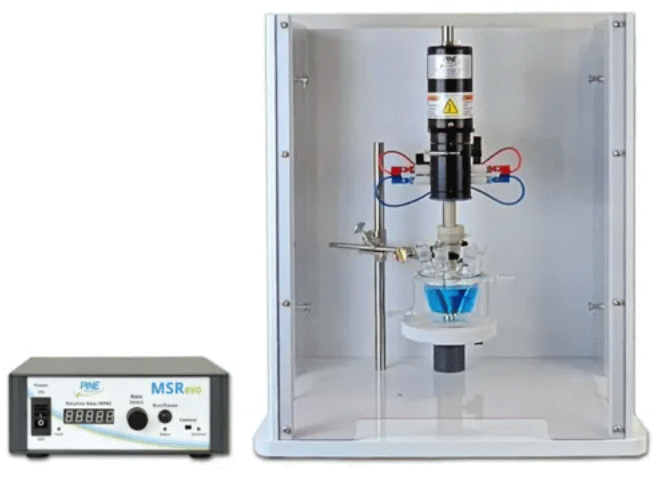

1. クラシックのMSR回転リングディスク電極
2. コンパクトのWaveVortex10回転リングディスク電極

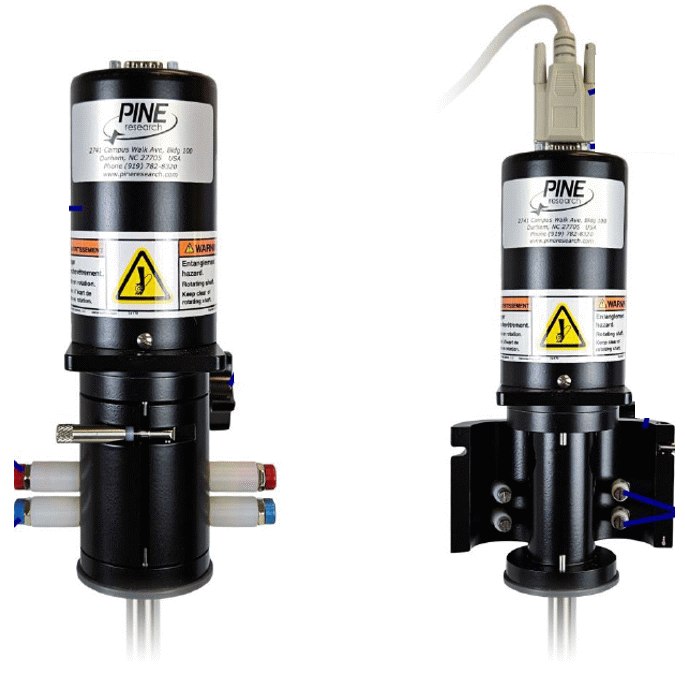

AFMSRCE回転リングディスク電極はシャフトの交換より、RDE或いはRRDEの測定が出来ます。すべてのE2〜E8チップを使えます。

特徴
回転速度は50〜10,000 RPM
外部電圧信号は回転速度制御でき
回転速度電圧信号は出力可能
急加速のパフォーマンス
銀-カーボンのブラシは高い信頼性の電極と接続
ハイドロダイナミックボルタンメトリーに最適
高品質な研究グレード

MSR　EVO回転リングディスク電極仕様

モーター

　
制御方法 クローズドループサーボシステム;モーターシャフトに取り付けられた温度補償タコメーター
最大連続トルク 30.4 mN・m
モーター動力 20W
モーター保護 2アンペア熱ブレーキ型電流制限電源
モータータイプ パーマネント・マグネット
電気仕様

　
電極接続

ディスク電極:モーターユニットに赤いバナナジャック　2個
リング電極:モーターユニットに青いバナナジャック　2個
交流電源入力 100 - 240 VAC、±10%、50/60 Hz、2 A
電源スイッチの位置 制御ユニット前面
制御・接続

　
背面パネルコントロール 8ピンI/Oコネクタ、ブレーカーリセットボタン
フロントパネルコントロール 外部/手動制御スイッチ、電源スイッチ、運転／一時停止ボタン（トグル式、LED 表示付き）
ローテーターI/O接続 シャーシ接地、外部停止信号、外部電圧入力(外部レート制御)、TTLロジック(アクティブハイまたはアクティブロー)
接地（グラウンディング）

　
ローテータ筐体端子

あり
背面 8 ピンコネクタのシャーシ接続 あり
アース（地絡） 直接接続なし
回転速度性能

　
回転速度範囲 0 〜11,000 RPM
回転レート精度

0〜4,000RPM : ±RPM以内正確
4,000RPM以上 : ±1カウント以内の制度と表示の±0.1％まで正確
外部レート制御

外部 I/O ポート経由でのオプション制御
制御比：1、2、または 4 RPM/mV（ジャンパ選択式）
回転数表示 4 1/2桁表示は回転速度(RPM)
回転速度出力 背面パネルの8ピンコネクタからアクセス可能な電圧出力
起動／停止制御(フロントパネル) 押しボタントグル式
「運転（Run）」および「一時停止（Pause）」LED 表示
外部制御(外部) TTL ロジック入力（アクティブ High / Low、ジャンパ選択式）
外部モータ停止が有効時、前面 LED で表示
外部 I/O ポート経由のデジタルモータ停止入力（オプション）
物理仕様

　
制御ユニット寸法 27 × 25 × 11 cm
囲い寸法 48 × 40 × 54 cm
材料

外筐体底面・側面：白色ポリプロピレン（PP）
窓部：透明ポリカーボネート（PC）
中央支柱／支持ロッド：303 ステンレス鋼部 I/O ポート経由のデジタルモータ停止入力（オプション）
操作時の温度 10℃ 〜 40℃
重量 モーターコントローラー　5.21Kg、　回転モータとアクセサリー: 10.43Kg
モーター最大限度速度 約300,000 RPM/sec max.（無負荷時）
Bandwidth 1000 RPM peak to peak modulation、　2000 RPM base speed: >50 Hz, -1dB
ドキュメンテーション

インストラクションマニュアル、点検シート
メーカー無料保証期間

1年
シャフト チップ
AFE3M E3〜E4シリーズ
QC3回転円筒形（回転シリンダー電極）（腐食測定）
AFE6MB E5〜E8シリーズ

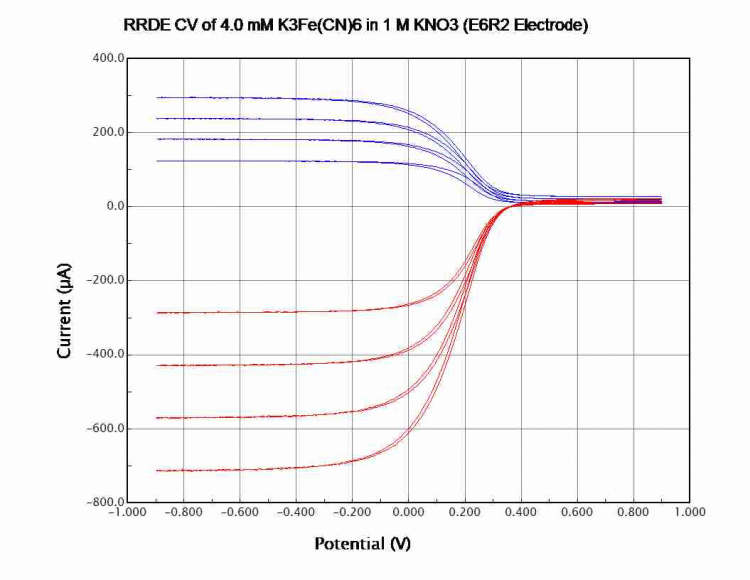

PINE社のバイポテンショスタットより、ソフ上で、回転速度を制御できます。電源ノイズのフィルター機能があり、綺麗なデータを取れます。
