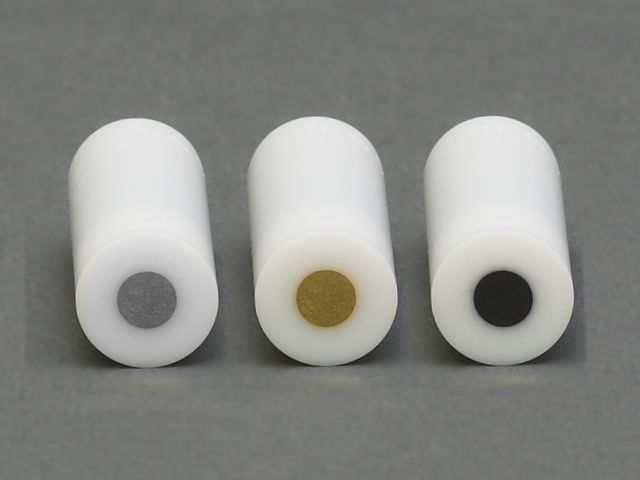

E3シリーズ チップとシャフト交換可能のRDEチップ
E3シリーズの組合せはE3シリーズチップとAFE3Mシャフトです。使用されるロ−テータはAFMSRCEです。

仕様
適応ローテーター
AFMSRCE
適応シャフト
チップ交換タイプ
最高回転数
2500RPM
ディスク直径
5.0mm
シュラウド直径
12.0mm
シュラウド材料
PTFE/PEEK
温度
PTFE: 室温/PEEK: 10〜80℃
コード 品名

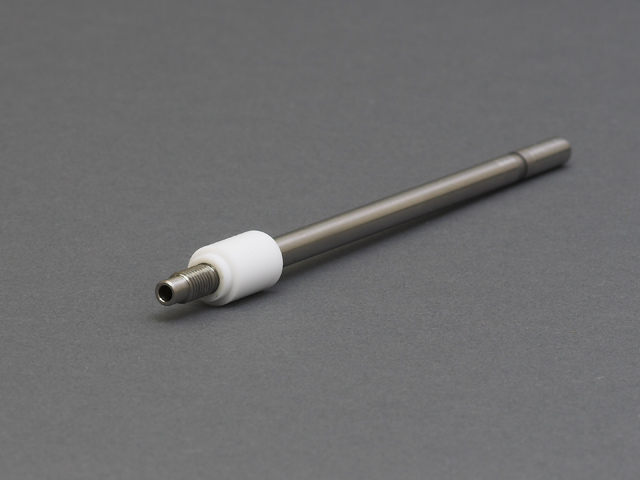

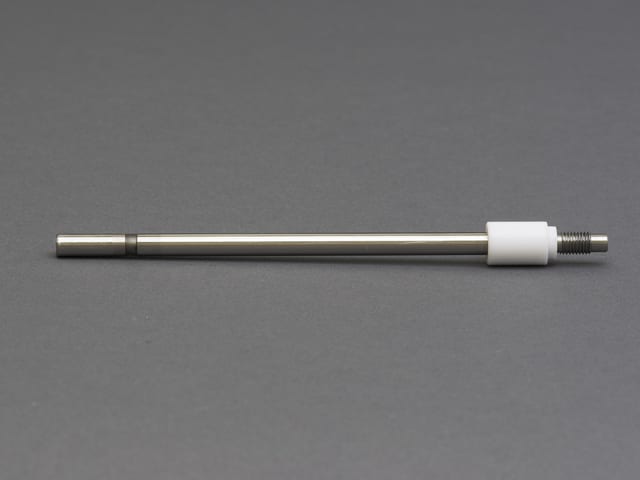

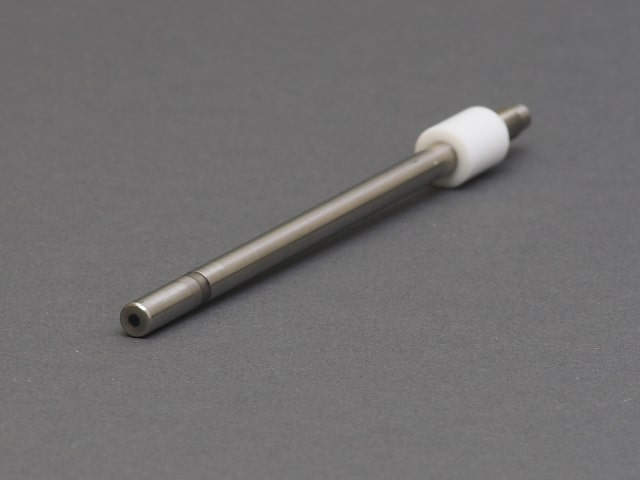

AFE3M AFMSRX RDE用標準シャフト(E3、E4シリーズ専用)

コード 品名
AFE3T050AU 金ディスクチップ、 直径5mm PTFE shroud
AFE3T050PT 白金ディスクチップ、直径5mm PTFE shroud

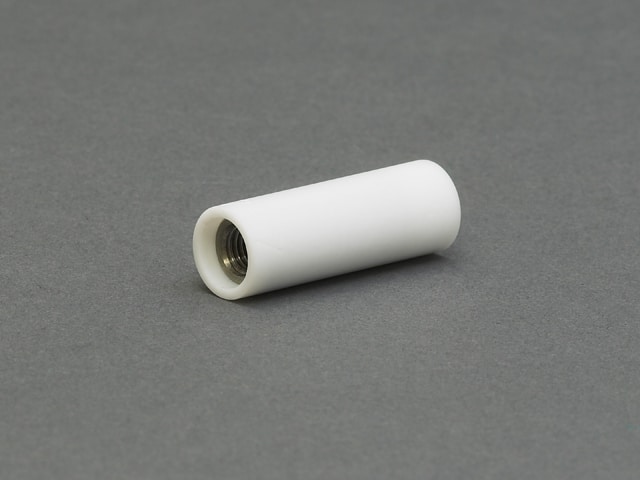

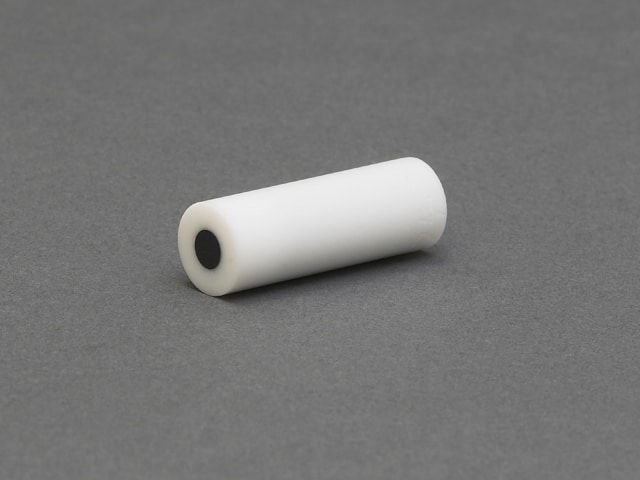

AFE3T050GC グラッシーカーボンディスクチップ、直径5mm PTFE shroud
AFE3T050GE
Edge-Plane Pyrolytic Graphite RDE Tip 5.0 mm disk OD, 12.0 mm OD PTFE shroud
AFE3T050GB Basal-Plane Pyrolytic Graphite RDE Tip 5.0 mm disk OD, 12.0 mm OD PTFE shroud
AFE3T050AG Silver RDE Tip 5.0 mm disk OD, 12.0 mm OD PTFE shroud
AFE3T050PD Palladium RDE Tip 5.0 mm disk OD, 12.0 mm OD PTFE shroud

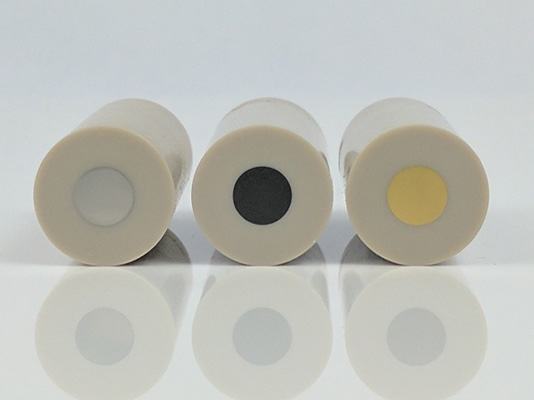

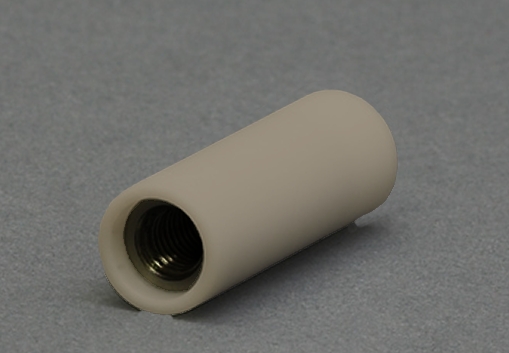

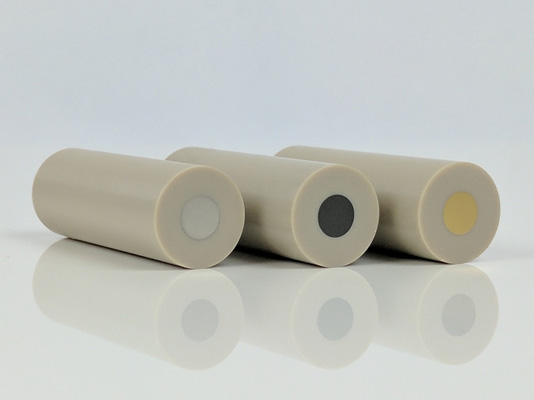

E3シリーズ E3PK RDEチップ
E3HTチップヒントは、高温での使用のために設計され、チップボディ材料はテフロンの代わりにPEEKが使用されました。使用温度は20〜80℃の範囲です。シャフトはAFE3Mです。
注:、PEEK材料は希薄酸溶液中で長時間使用した後に一部変色が発生する可能性があります。

コード 品名
AFE3T050AUPK 金高温チップ、 直径5mm PEEK shroud
AFE3T050PTPK 白金高温チップ 直径5mm PEEK shroud
AFE3T050GCPK グラッシーカーボン高温チップ直径5mm PEEK shroud
AFE3T050GEPK
Edge-Plane Pyrolytic Graphite RDE Tip 5.0 mm disk OD, 12.0 mm OD PEEK shroud
AFE3T050GBPK Basal-Plane Pyrolytic Graphite RDE Tip 5.0 mm disk OD, 12.0 mm OD PEEK shroud
AFE3T050AGPK Silver RDE Tip 5.0 mm disk OD, 12.0 mm OD PEEK shroud
AFE3T050PDPK Palladium RDE Tip 5.0 mm disk OD, 12.0 mm OD PEEK shroud


詳しく、描いたPine社RDE/RRDEカタログ(価格付、PDFファイル)をe-mailで、送ることが出来ます。下記のアドレスにアクセスして下さい。
