E5シリーズ RDEチップ
電極チップのシュラウド材料がテフロン（PTEF)或いはPEEKで作れます。PEEKの日本名はポリエーテルエーテルケトンです。電極は80℃の温度条件で、測定ができます。 MSR回転リングディスク電極本体を使う場合に、AFE6MBRDE/RRDE シャフトを使用します。またはシャフト取り付けられているWaveVortex10 回転リングディスク電極をそのまま使えます。
仕様 |
|
適応ローテーター |
AFMSRCE/WaveVortex
10 |
| 適応シャフト |
AFMSRCEはAFE6MB/WaveVortex10はシャフト付き |
| 最高回転数 |
3000RPM |
| ディスク直径 |
5.0mm |
| シュラウド直径 |
15.0mm |
| リング内径（ID) |
6.5ｍｍ |
| リング外径（OD) |
7.5ｍｍ |
| チップの長さ |
25.4ｍｍ |
| シュラウド材料 |
PTFE/PEEK |
| 温度 |
PTFE:
室温/PEEK: 10～80℃ |
| 特長 |
チップ交換可能 |
| シャフトベアリング |
AC01TPA6M |
| コード |
品名 |
|
| AFE6MB |
AFMSRX
RRDE用シャフト、E5、E6とE7シリーズに適用用標準シャフト |
|

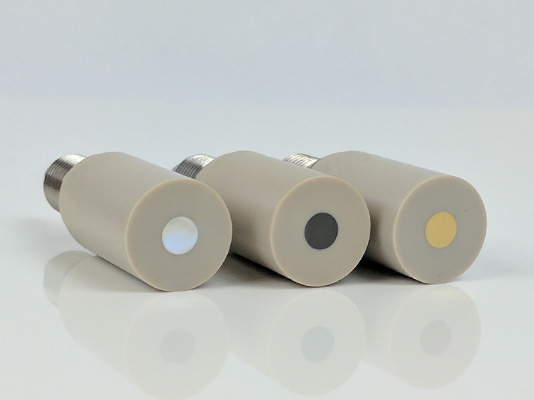

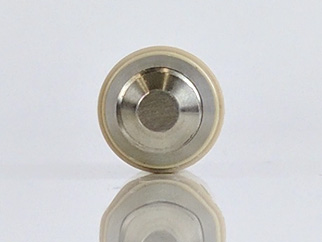

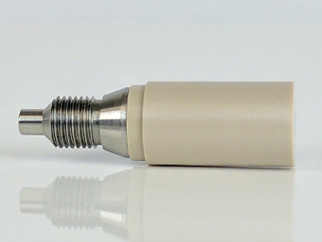

| AFE5T050GCPK |
直径5.0mmグラッシーカーボンディスクチップ、研磨済 |
PEEKシュラウド 80℃ |
| AFE5T050PTPK |
直径5.0mm白金（99.99%）ディスクチップ、研磨済 |
PEEKシュラウド 80℃ |

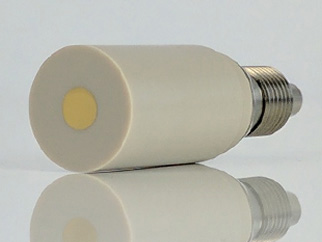

| AFE5T050AUPK |
直径5.0mm金（99.99%）ディスクチップ、研磨済 |
PEEKシュラウド 80℃ |
| コード |
品名 |
|

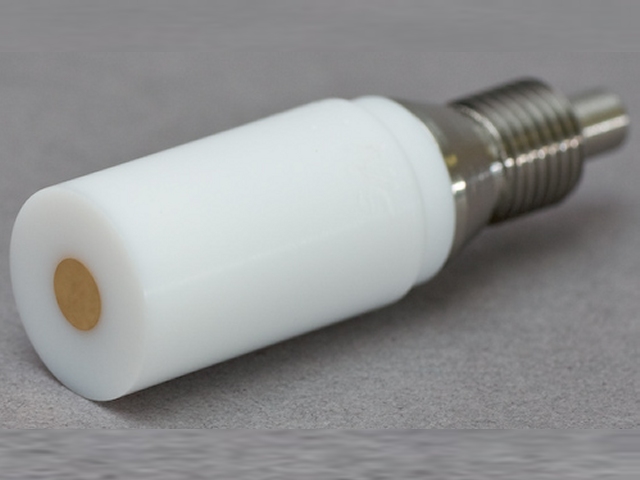

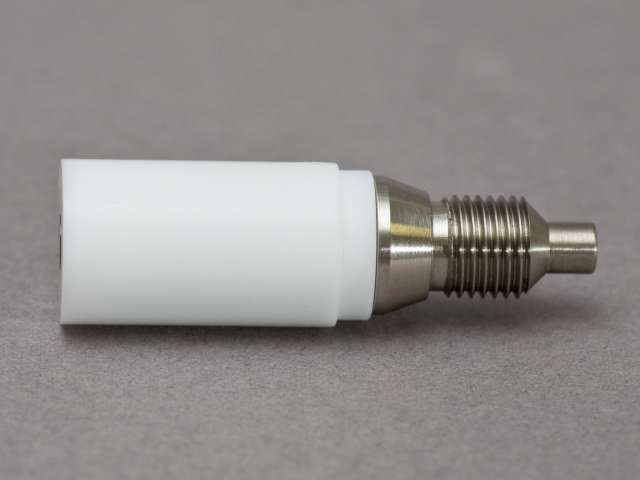

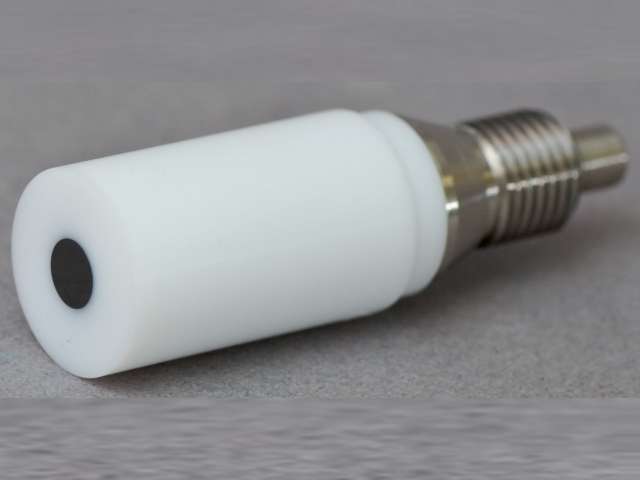

| AFE5T050GC |
直径5.0mmグラッシーカーボンディスクチップ、研磨済 |
PTFEシュラウド (室温） |
| AFE5T050PT |
直径5.0mm白金（99.99%）ディスクチップ、研磨済 |
PTFEシュラウド (室温） |
| AFE5T050AU |
直径5.0mm金（99.99%）ディスクチップ、研磨済 |
PTFEシュラウド (室温） |

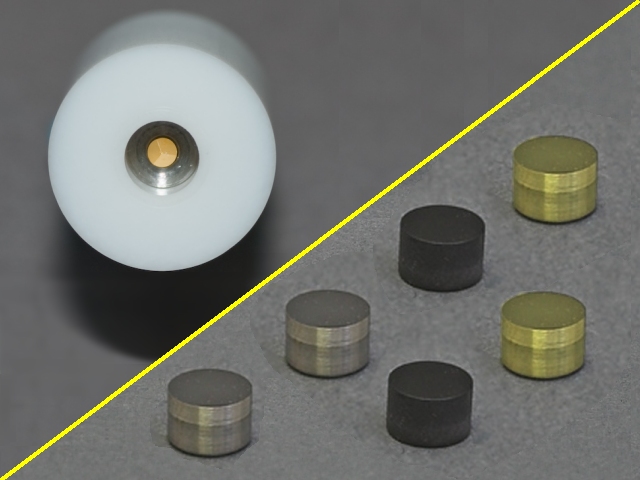

E5TQ＆E5TQPKインサート交換RDEチップ

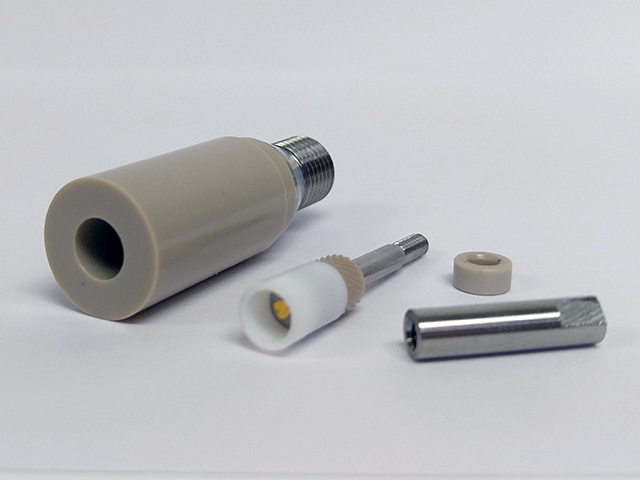

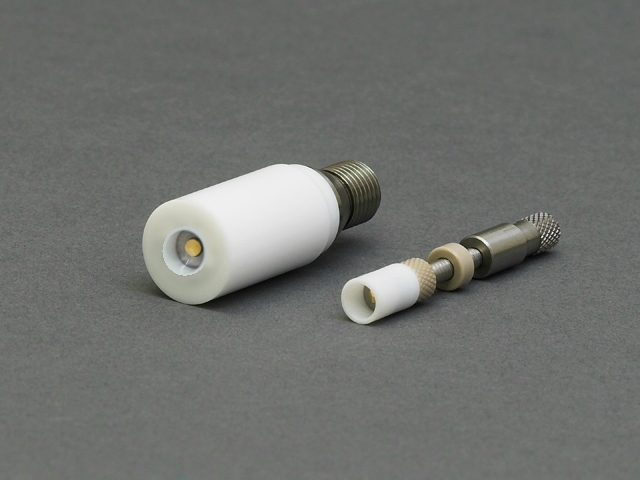

E5TQ ChangeDisk 回転ディスク電極 (RDE) チップは、E5 シリーズ RDE チップに関連しますが、固定されたたディスク電極ではなく、ユーザーが必要に応じてディスクを取り付けたり交換したりできます。 この電極には、E5TQ/E6 シリーズ ChangeDisk ツールキットを使用して、ChangeDisk チップに必要に応じて取り付けたり取り外したりできる内部ハードウェア アセンブリが搭載されています。 内部ハードウェア アセンブリは、E5TQ/E6 ChangeDisk U カップと呼ばれる消耗部品を使用して、ディスクを漏れなく所定の位置にしっかりと保持します。 U カップは非常に効果的に機能しますが、適切な密閉とパフォーマンスを確保するために頻繁に交換する必要があります (4～5 回の ChangeDisk 操作ごとに交換することをお勧めします)。 このチップは、厚さ 4 mm ～ 1.5 mm の 5 mm OD ディスク インサートを受け入れます。ユーザーは研究する材料を同じサイズにすれば、受け入れます。
E4シリーズと比べ、U-CUPを使用してから、ディスクインサートの装着と落着はしやすくなります（PDF参考）。
| コード |
品名 |
|

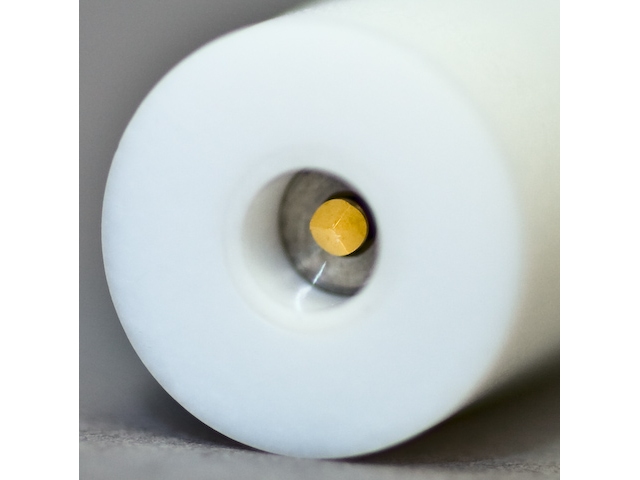

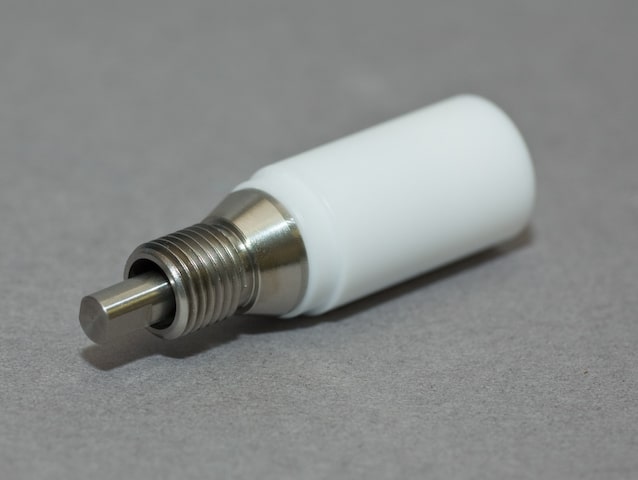

| AFE5TQ050 |
インサート交換RDEチップ、UCUP入れ 直径5.0mm、長さ4.0㎜ディスク材料交換 |
PTFEシュラウド (室温） |
| コード |
品名 |
|

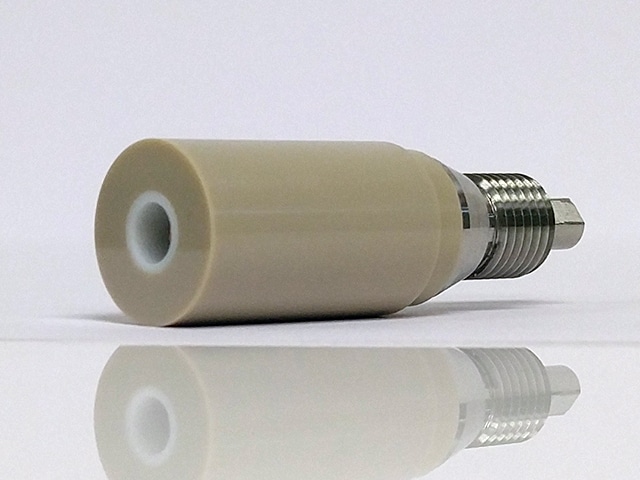

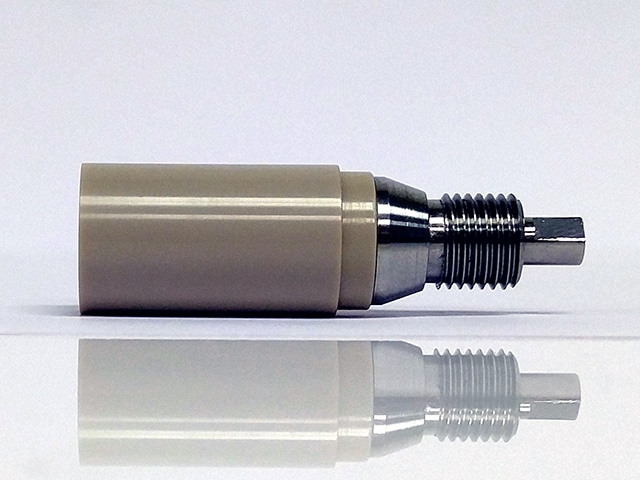

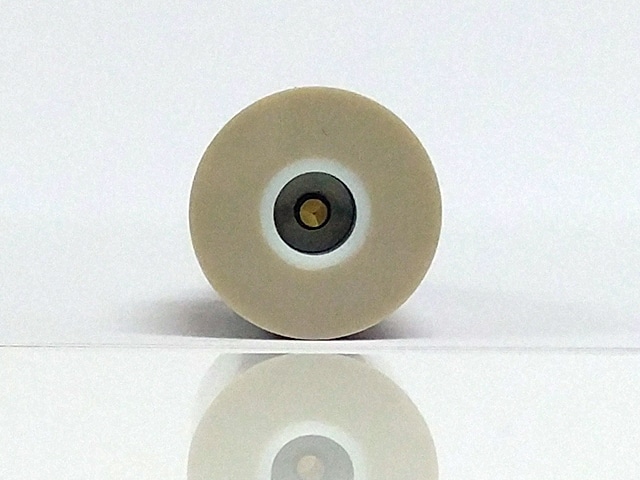

| AFE5TQ050PK |
インサート交換RDEチップ、UCUP入れ 直径5.0mm、長さ4.0㎜ディスク材料交換 |
PEEKシュラウド ８０℃ |
ユーザーの経験によると、UCUPを使用しているため、PEEKシュラウドのディスク電極部分への触媒の塗布がしやすくなり、滴下した液体はUCUPの円の外側に広がらずにディスク電極上に留まります。
| コード |
品名 |
|

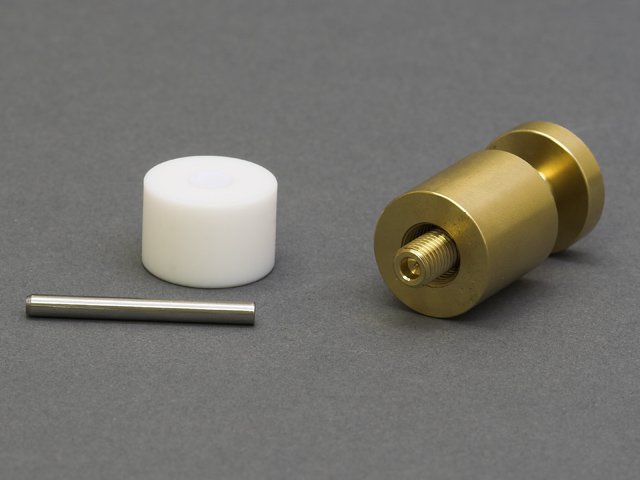

| AFE6K050
|
RRDEディスク材料交換と磨き用工具 |
E5、E6シリーズ用 |
| コード |
品名 |
| AFED050P040GC |
Glassy
Carbon Disk Insert (5 mm OD x 4 mm thick, mirror polished) |
| AFED050P040GE |
Edge-Plane
Pyrolytic Graphite Disk Inser (5 mm OD x 4 mm thick) |
| AFED050P040GB |
Basal-Plane
Pyrolytic Graphite Disk Inser（5 mm OD x 4 mm thick) |
| AFED050P040AU |
Gold
Disk Insert (99.99% Au, 5 mm OD x 4 mm thick, mirror polished) |
| AFED050P040PT |
Platinum
Disk Insert (99.99% Pt, 5 mm OD x 4 mm thick, mirror polished) |
| AFED050P040AG |
Silver
Disk Insert（5.0 mm OD x 4.0 mm thick, mirror polished） |
| AFED050P040PD |
Palladium
Disk Insert （5.0 mm OD x 4.0 mm thick, mirror polished） |
| コード |
品名 |
| AKUCUP |
E5TQ、E6シリーズ交換用Uカップキット（3個入り） |
最近お問い合わせが多い電極触媒標準RDE評価法(触媒活性評価プロトコル)
詳しく、描いたPine社RDE/RRDEカタログ(価格付、PDFファイル）をe-mailで、送ることが出来ます。下記のアドレスにアクセスして下さい。
