E8シリーズ 高い捕捉率回転リングディスク電極チップ


E8シリーズPINE社の新商品です。特徴は高い捕捉率です。リングはは厚くされることより、捕捉率は高くなります。市販のRRDEチップの中で最高の理論的捕捉率(43.9%)が得られます。

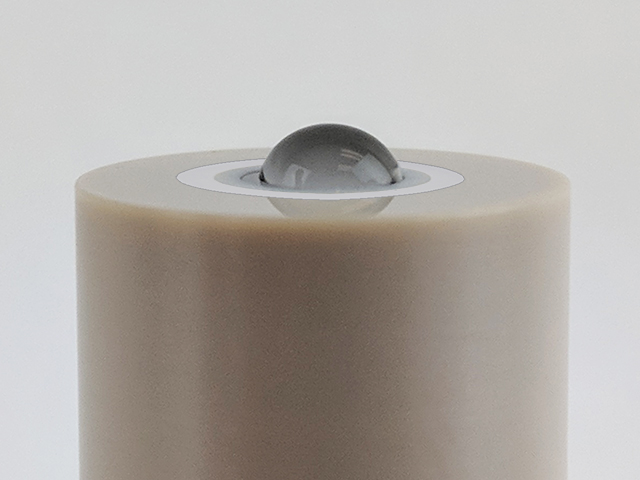

ディスクとリングの間に固定されたセパレーター(絶縁リング)はテフロン(PTFE)ですので、PTFEセパレータはPEEKよりも疎水性であり、右下図のように、水滴がディスクから広がるのを防ぐ効果があります。ディスク上の膜修飾は役に立ちます

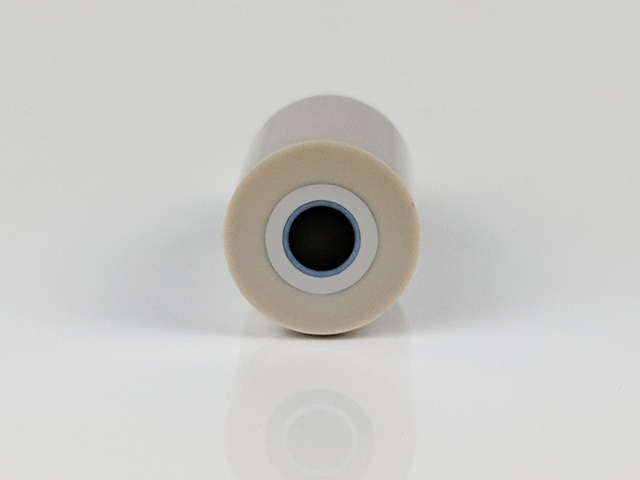

ディスク外径(R1)= 5.00mm
リングID(R2) = 6.00 mm
リング外径(R3)=8.50mm
理論値捕捉率=43.9%
ディスクとリングは固定され、PTFE製セパレータ、外径15.0 mm PEEKシュラウ

コード
品名
AFE6MB AFMSRX RRDE用標準シャフト

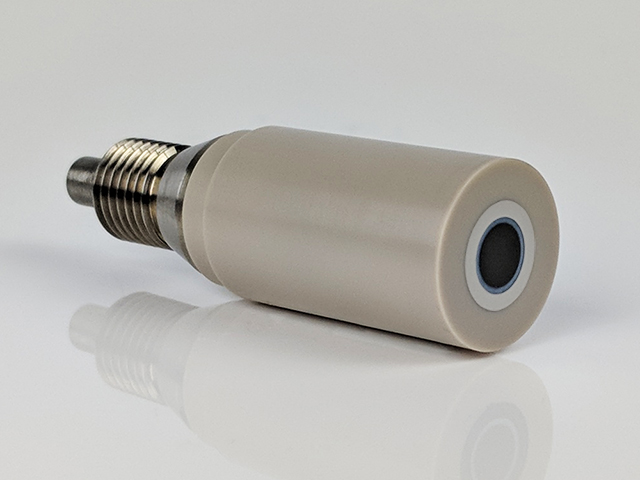

AFE8R4GCPT RRDEチップ グラッシーカーボンディスク、白金リング (PTFE製セパレータ、外径15.0 mm PEEKシュラウ)
AFE8R4GCAU RRDEチップ グラッシーカーボンディスク、金リング(PTFE製セパレータ、外径15.0 mm PEEKシュラウ)
AFE8R4GCGC RRDEチップ グラッシーカーボンディスク、グラッシーカーボンリング ((PTFE製セパレータ、外径15.0 mm PEEKシュラウ)
AFE8R4PTPT RRDEチップ 白金ディスク、白金リング (PTFE製セパレータ、外径15.0 mm PEEKシュラウ)
AFE8R4AUAU RRDEチップ 金ディスク、金リング (PTFE製セパレータ、外径15.0 mm PEEKシュラウ)

仕様
適応ローテーター
AFMSRCE/WaveVortex 10
適応シャフト
AFMSRCEはAFE6MB/WaveVortex10はシャフト付き
最高回転数
3000RPM
シュラウド材料
PTFE/PEEK
温度
PTFE: 室温/PEEK: 10〜80℃
特長
チップ交換可能
シャフトベアリング
AC01TPA6M
