AfterMath電気化学測定と解析ソフトウェア
パインリサーチ社のAfterMath電気化学測定と解析ソフトウェアは従来の測定手法と最新の測定方法を含めています。例のサイクリックボルタンメトリー、バルク電解、微分パルスボルタンメトリー、方形波およびパルスボルタンメトリー、電池の充電/放電シーケンス、直線偏光抵抗などの腐食ベースの分析、クロノアンペロメトリー、クロノポテンショメトリーなどです。
豊富な測定テクニック （AfterMath Technique
List）
| Basic
Methods |
| Open
Circuit Potential (OCP) |
| Bulk
Electrolysis (BE) |
|
| Galvanostatic
Methods |
| Cyclic Step Chronopotentiometry
(CSCP) |
| Ramp Chronopotentiometry
(RCP) |
| Chronopotentiometry
(CP) |
|
| Stripping
Voltammetry |
| Square Wave Stripping
Voltammetry (SWSV) |
| Differential Pulse
Stripping Voltammetry (DPSV) |
| Stripping Voltammetry
(ASV) |
|
| Dual
Electrode Methods |
| Dual Electrode Voltammetry
(DECV) |
| Dual Electrode Electrolysis
(DEBE) |
|
| Corrosion
Methods |
| Rotating Cylinder
Ramp Chronopotentiometry (RCP-RCE) |
| Rotating Cylinder
Chronopotentiometry (CP-RCE) |
| Rotating Cylinder
Polarization Resistance (LPR-RCE) |
| Rotating Cylinder
Open Circuit Potential (OCP-RCE) |
| Rotating Cylinder
Eisenberg Study (EZB-RCE) |
| Rotating Cylinder
Electrolysis (BE-RCE) |
| Linear Polarization
Resistance (LPR) |
| Rotating Cylinder
Voltammetry (RCE) |
|
| Impedance
Spectroscopy |
| Mott-Schottky (EIS-MOTT)
|
| Rotating Disk Electrochemical
Impedance Spectroscopy (EIS-RDE) |
| Galvanostatic Electrochemical
Impedance Spectroscopy (EIS-GAL) |
| Potentiostatic Electrochemical
Impedance Spectroscopy (EIS-POT) |
| |
|
| Potentiostatic
Methods |

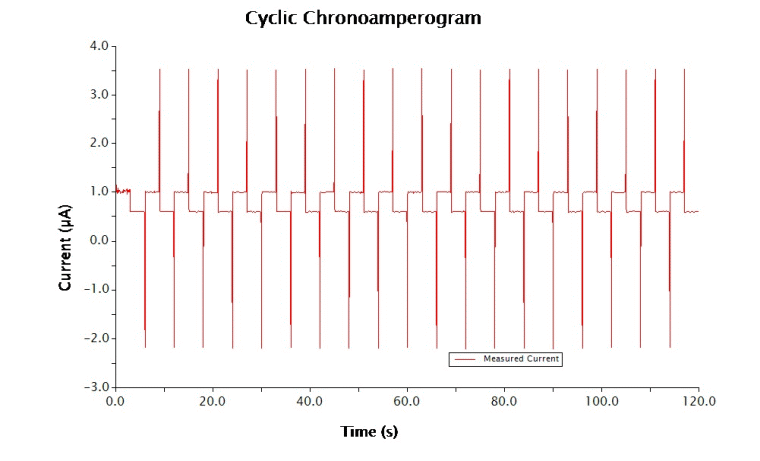

| Cyclic Step Chronoamperometry
(CSCA) |
| Double Step Chronoamperometry
(DPSCA) |
| Chronoamperometry
(CA) |
|
| Voltammetric
Methods |
| Differential Pulse
Voltammetry (DPV) |
| Normal Pulse Voltammetry
(NPV) |
| Staircase Voltammetry
(SCV) |
| Cyclic Voltammetry
(CV) |
| Linear Sweep Voltammetry
(LSV) |
| Square Wave Voltammetry
(SWV) |
|
| Rotating
Methods |
| Rotating Ring-Disk
Koutecky-Levich Series (KL-RRDE) |
| Rotating Ring-Disk
Electrolysis (BE-RRDE) |
| Rotating Ring-Disk
Voltammetry (RRDE) |
| Rotating Disk Ramp
Chronopotentiometry (RCP-RDE) |
| Rotating Disk Chronopotentiometry
(CP-RDE) |
| Rotating Disk Electrolysis
(BE-RDE) |
| Rotating Disk Koutecky-Levich
Series (KL-RDE) |
| Rotating Disk Voltammetry
(RDE) |
|
| Spectrometer
Methods |
| Spectroscopy (SPEC)
|
| Spectroelectrochemistry
(SPECE) |
|
| Uncompensated
Resistance Methods |
| Impedance RU (EIS-RU)
|
| Positive Feedback
RU (PF-RU) |
| Current Interrupt
RU (CI-RU) |
|

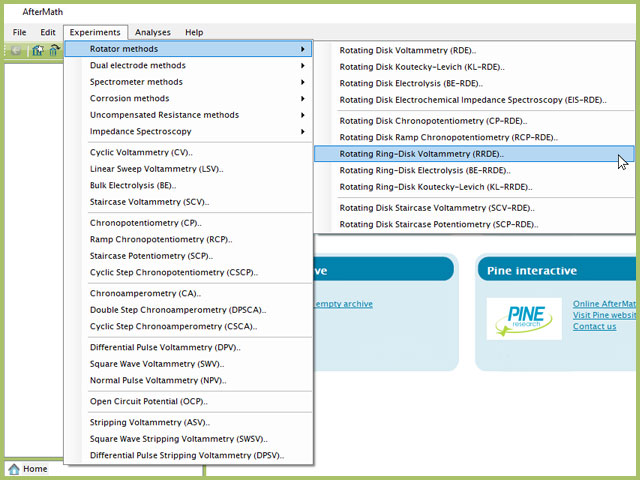

操作は簡単で、例として、AfterMathで回転リングディスクボルタンメトリー実験を実行するには、実験メニューから回転リングディスクボルタンメトリー（RRDE）を選択します

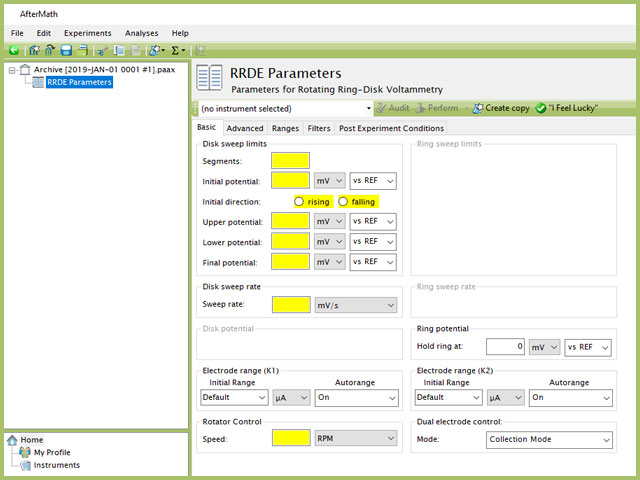

RRDEパラメータを入力
固有の各タブのフィールドに関する詳細情報を引き続き読みます。
パインリサーチ社ポテンショ/ガルバノスタット及びインピーダンスアナライザーセル評価解析プロトコルのお用例

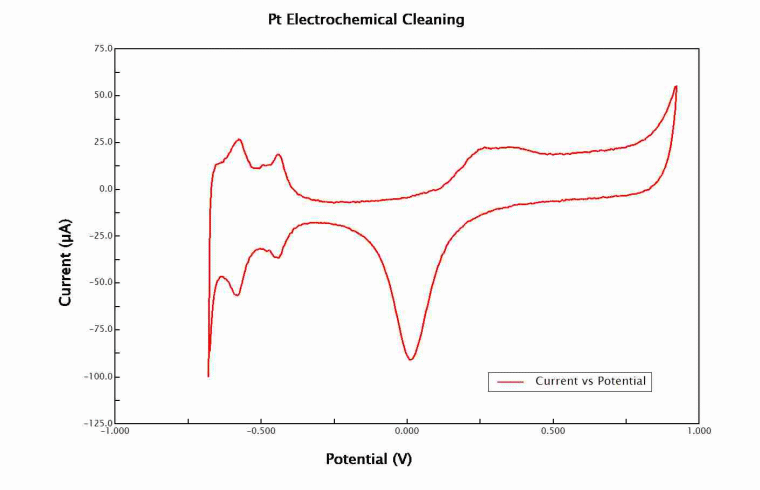

3.ECA測定方法
|
|

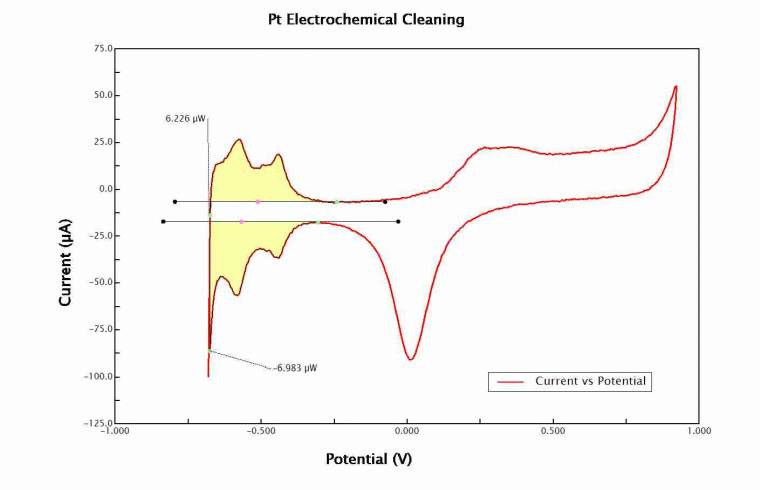

脱着電気量と吸着電気量の計算
|

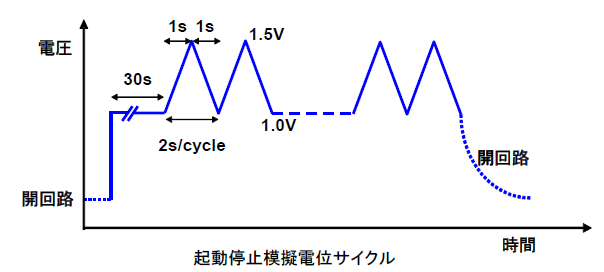

6.電位サイクル（起動停止）試験方法
| MEA化された触媒材料の耐久性評価の内、担体（主にカーボン）の劣化を加速させる「起動停止模擬電位サイクル試験」を実施する。試験方法はFCCJ推奨プロトコルに従う |
|
|

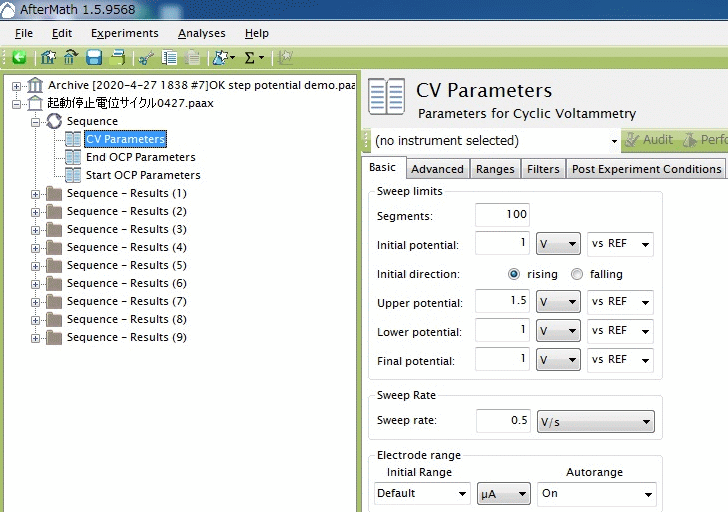

AfterMathの設定、50×10（Sequence)サイクリック
|
|
|

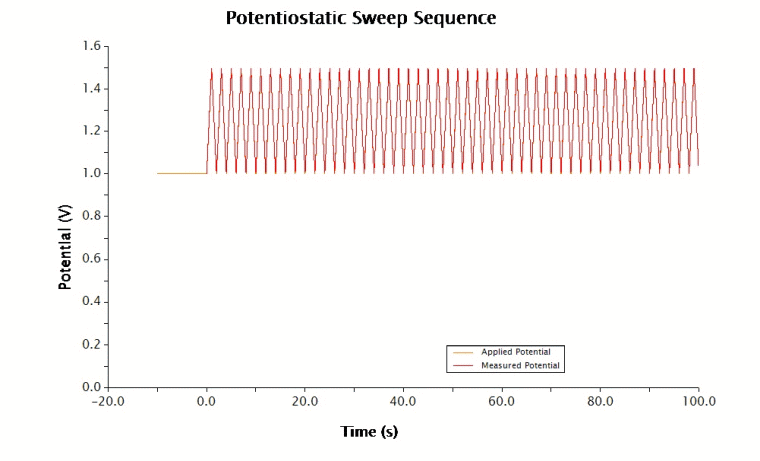

| 印加された電位 |

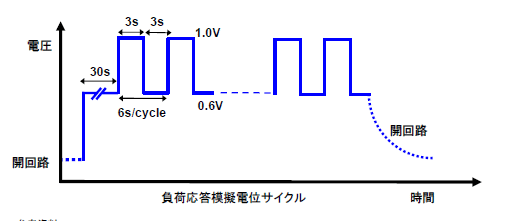

7.電位サイクル（負荷応答）試験方法
| MEA化された触媒材料の耐久性評価の内、白金触媒の劣化を加速させる「負荷応答模擬電位サイクル試験」を実施する。試験方法はFCCJ推奨プロトコルに従う |
|

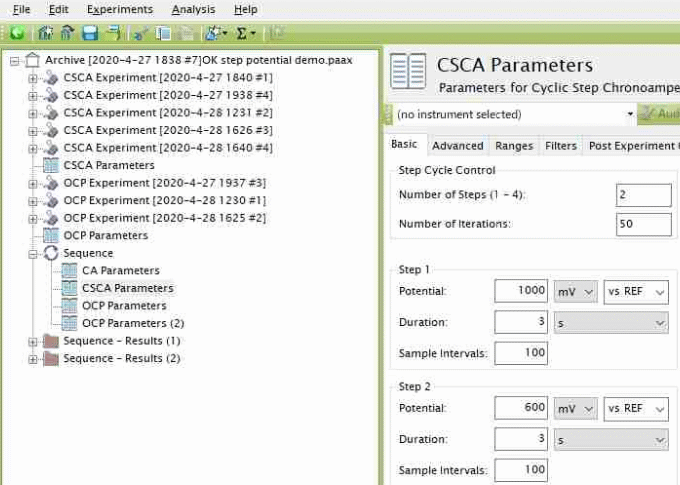

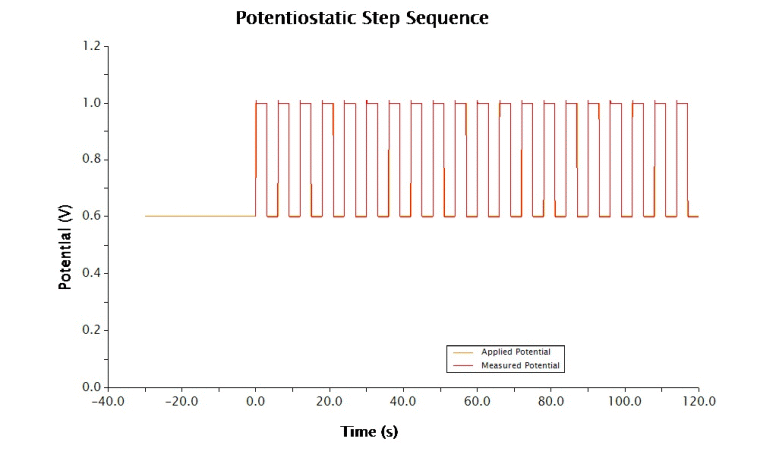

| AfterMathの設定、50×10（Sequence)サイクリック |
|
|
|

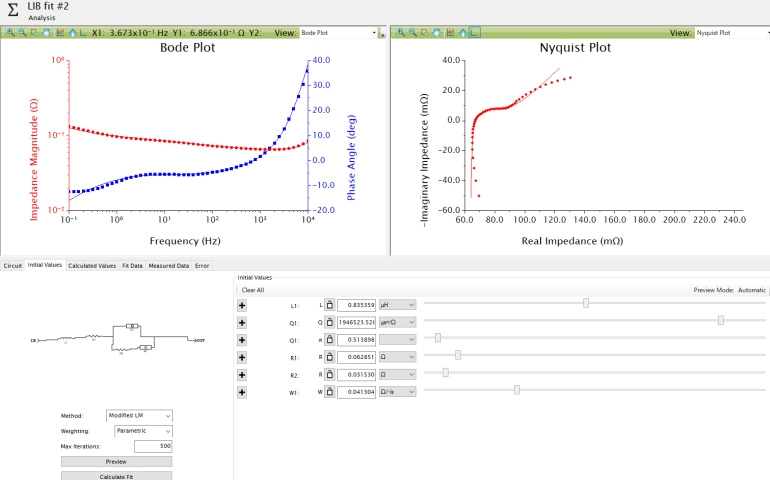

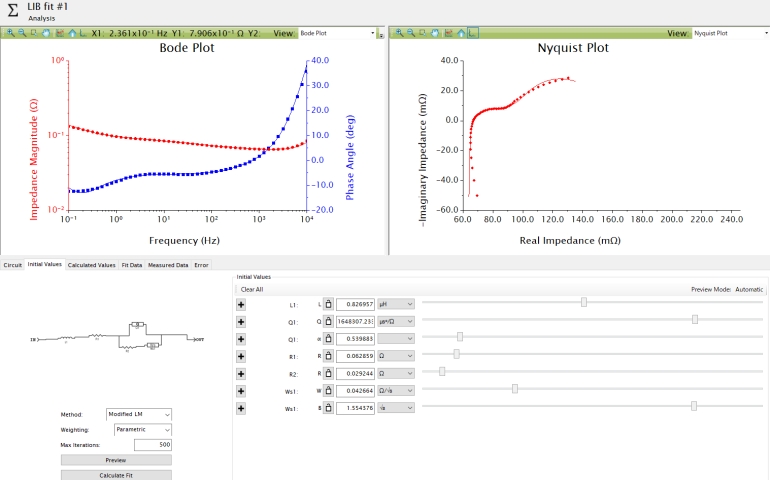

EISシミュレーションと等価回路フィッティング

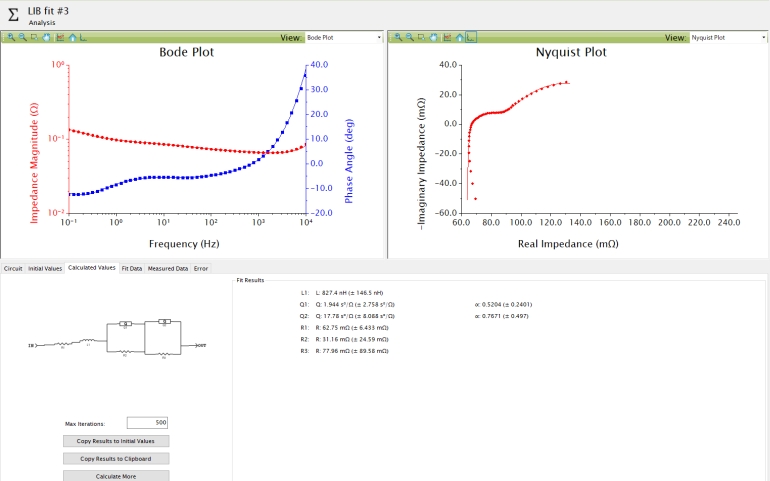

インピ−ダンスの等価回路を作って、簡単にシミュレーションすることができます。測定されたデータを作った等価回路をフィッティングすることができます。下図はリチウム電池のデータを3つの等価回路で分析する結果です。
詳しい図面を描いたPINE社カタログ(価格付、PDFファイル）をe-mailで、送ることが出来ます。下記のアドレスにアクセスして下さい
