電気化学測定に、電流値が大きい時、電解液の量が少ない時に、或は電解電気量分析時に、対極（補助電極又はカウンター電極と呼びます）での反応がpHや電解液組成を変え、測定に影響する場合があります。こうした問題を避けるには、対極と作用電極を分け、液がなるべく混ざらないようにするため、ガラスチューブ付白金カウンターを使います。チューブの液絡部は多孔ガラスです。テフロン製のジョイントは上下移動することができ、PINE社RDE/RRDE電極セルに適します。

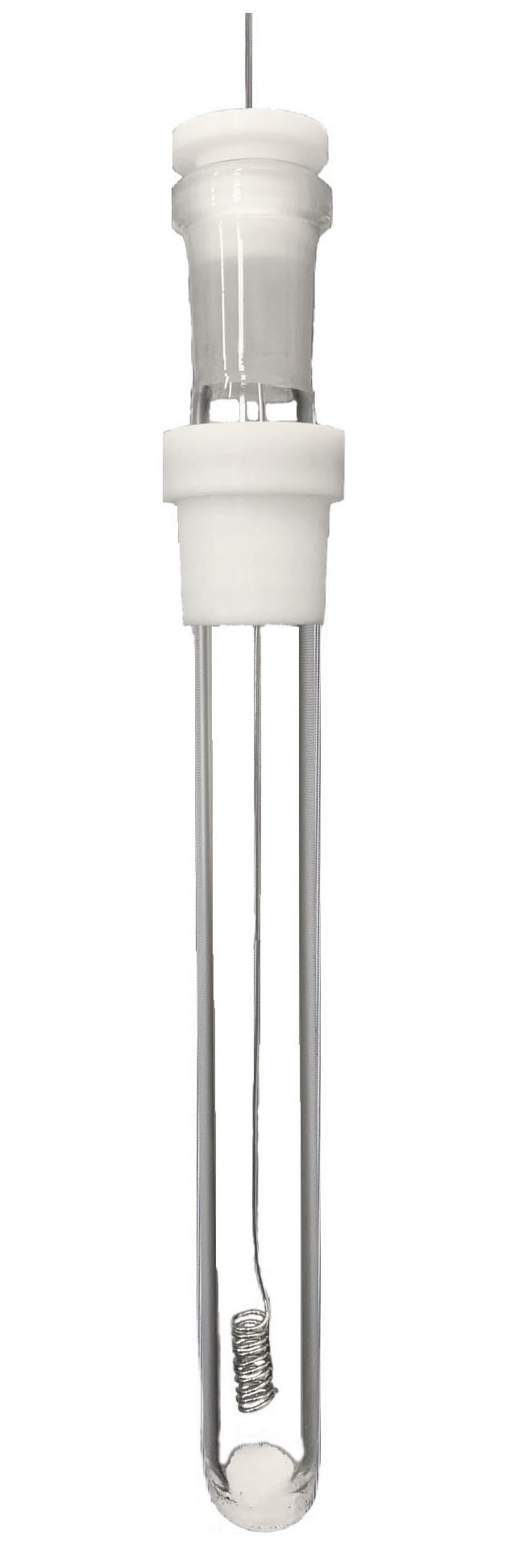

AFCTR1J ガラスチューブ付白金カウンター
Platinum Counter Electrode: Pt wire (0.5 mm OD x 250mm L, 99.95%) in fritted tube with 14/20 sleeve　　
28,800円

白金ワイヤ： 直径　0.5mm; 白金ワイヤ全長:250mm
白金ワイヤ先端白金コイル長さ：約10㎜;　直径43mm
ガラスチューブ直径： 12mm
ガラスチューブ長さ： 135mm
ガラス摺合サイズ：10/19
テフロンジョイント：SGJ 14/15
Graphite105-6 グラファイトカウンター電極（直径6.3㎜、長さ105㎜）
10,500円
AFTUPEJ ガラスチューブ　Fritted tube with 14/20 sleeve
8,800円





　 グラァイトカウンター電極は、貴金属代替材料として知られているグラファイトで構成されています。燃料電池触媒評価（ORR)等によく使われます。
　グラファイト対極は、電気化学測定に使用されます。作用電極と黒鉛電極の間に電流を流します。測定後、電極をエタノールで数回洗浄した後、窒素環境或いは自然乾燥させる必要があります。

グレード HP-III（高純度黒鉛）
かさ密度 1.83 g / cm 3
曲げ強度 35-40 MPa
総合強度 70-80 MPa
灰分 <0.1％
比抵抗 9 μΩ・m
グラファイト直径 6.3mm
グラファイト長さ

105ｍｍ、
上部材料 ABS樹脂

ABS樹脂直径

 約10㎜
ABS樹脂長さ 約38㎜


AFTUPEJ

14/20 スリーブ付きフリットチューブ Fritted tube with 14/20 sleeve　
8,800円


ガラスチューブ直径： 12mm
ガラスチューブ長さ： 135mm
ガラス摺合サイズ：10/19
テフロンジョイント：SGJ 14/15　（上下移動可能）

AFTUPEJは上記のAFCTR1Jプラチナカウンタ電極及びGraphite105、Graphite105-6グラァイトカウンター電極に適合します。
PtC 1×30

白金ワイヤカウンター電極（ワイヤ直径1mm、長さ30cm）
45,900円

直径1mm、長さ30cmの99.99％白金ワイヤで作られました。アルカリ溶液に、フッ酸溶液に使えます。

電極ワイヤ直径： 1mm
総長さ：約110mm
ジョイント下部の長さ： 約100mm
ジョイント：SGJ 14/15
コイル状の長さ：約50mm
GC3-148

カウンター電極用 直径3ｍｍ、長さ148ｍｍ
29，800円

材質： グラッシーカ－ボン（東海カーボン）
直径： 3mm
長さ： 148mm
ジョイントの材質：　PEEK
ジョイント： SGJ 14/15

グラッシーカ－ボンロードを交換することができます。ジョイントの上下移動ができます。

　

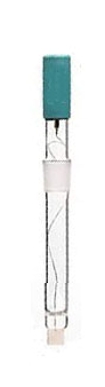

PT SHEET080J 白金シート電極 Pt sheet electrode(RDE/RRDEセル用）

　　白金シート電極はカウンター電極、指示電極等として、広い範囲で、使えます。 この電極の長さはパイン社のRDE/RRDEセルに適しています。電極の面積は2(面）×8×8=128mmで、白金シートの厚さは0.15mmです。

電極面積： 8×8mm
電極直径： 12mm
総長さ： 150mm
ジョイント下部の長さ： 約72mm
ジョイント SGJ 14/15
接続口 バナナ（ワニ口クリップも使えます

価格　18,800円

NEW　最近お問い合わせが多い電極触媒標準RDE評価法(触媒活性評価プロトコル)

詳しい図面を描いたアクセサリｰカタログ(価格付、PDFファイル）をe-mailで、送ることが出来ます。下記のアドレスにアクセスして下さい。
