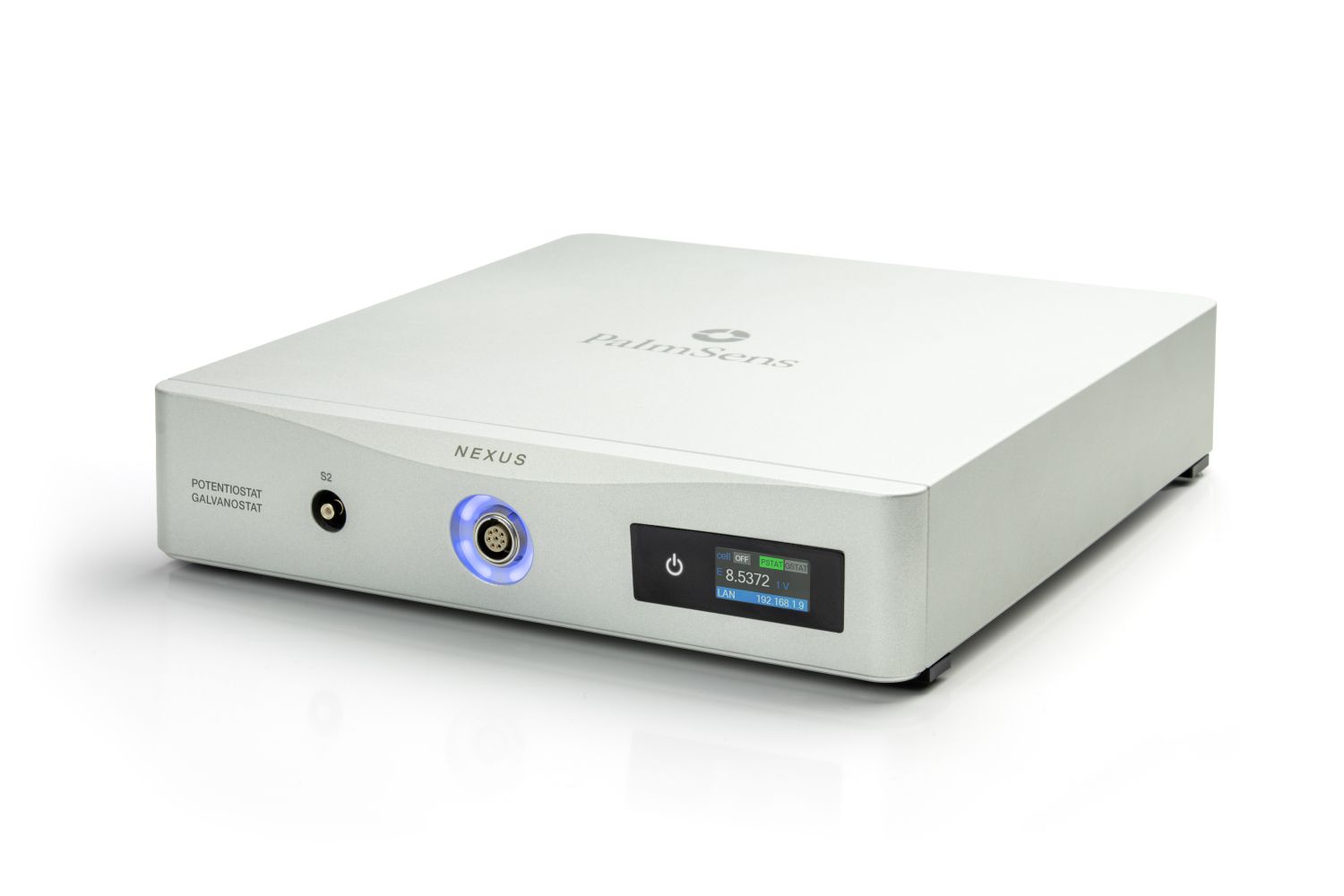

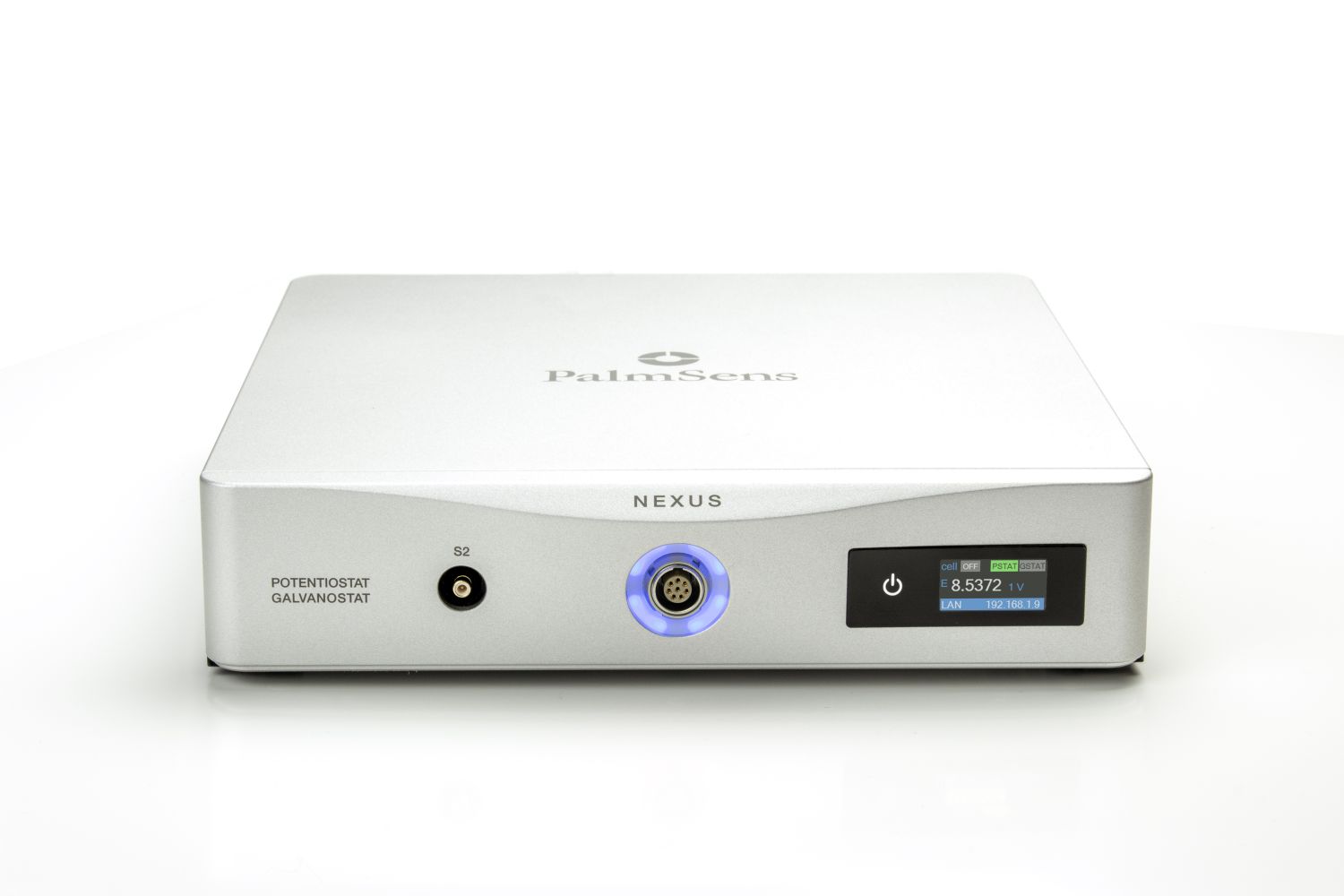

Nexus　バイポテンショ/ガルバノスタット/インピーダンスアナライザー　（±1.1A）

Nexusは最新の技術を採用し、超低ノイズで非常に正確な電気化学を測定することができます。この機器は幅広い電気化学技術を提供し、すべての測定結果を 32 GB のバックアップに内部保存して、超高速長時間測定を可能にします。研究ソフトウェア PSTrace により、Nexus の使用は容易になります。スクリプト言語 MethodSCRIPT により、ユーザーは必要に応じて完全に制御できます。


		YouTube

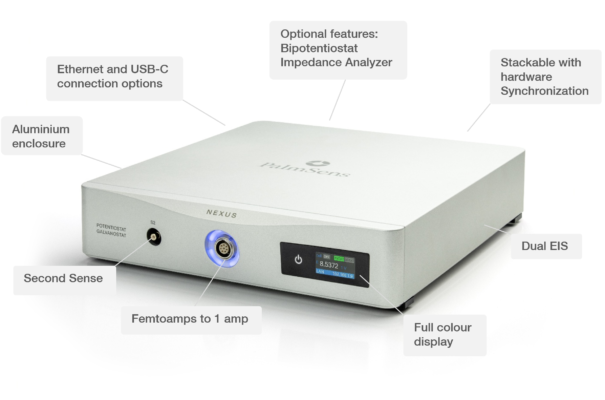

特徴

(バイ)ポテンショスタット/ガルバノスタット/インピーダンスアナライザー
FRA / EIS: 10 μHz ～ 1 MHz
電流範囲: 100 pA ～ 1 Aの11 レンジ
第 2 のセンス電極を備えたデュアル EIS測定
MethodSCRIPT を使用して実験をスクリプト化
Windows用PSTraceソフトウェアで使用

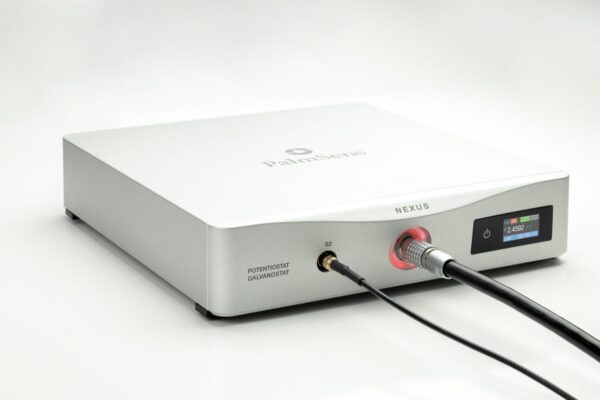

S2（第2センスリード）
S2は、メインの参照電極と同じ仕様を持つ追加の電圧検出入力として機能します。セル内の特定のポイントの電位を測定します。そのポイントの電流が既知であるため、インピーダンスの計算にも使用できます。

BiPot（バイポテンショスタットモジュール）
BiPotモジュールは、メインチャンネルと同じ参照電極と対電極に対して動作する第2の作用電極（WE2）を導入します。バイポテンショスタットモードでは、二つのの作用電極（WE1とWE2）が同時に記録されます。WE2はポテンショスタットモードで動作するため、独立して電位を制御し、電流を測定できます。

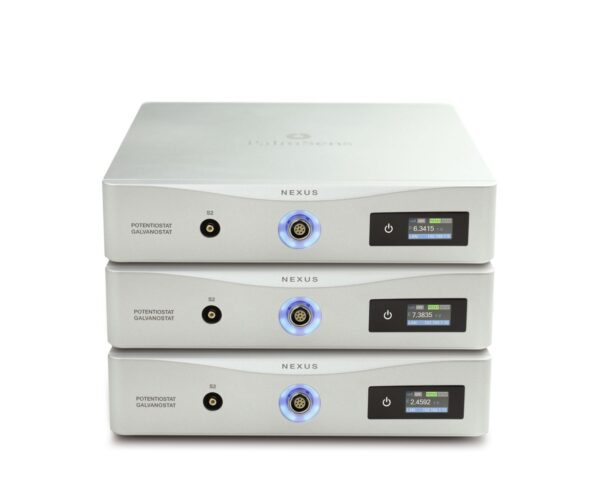

マルチチャンネル

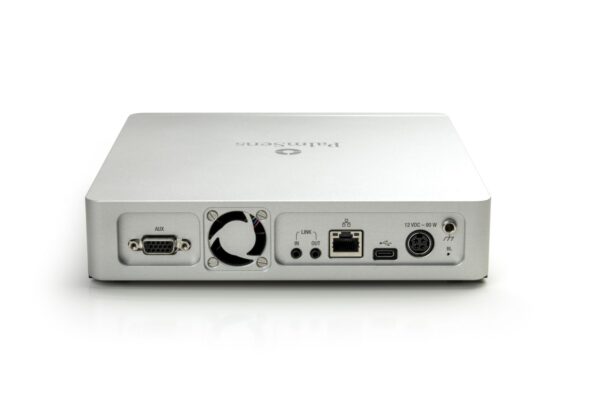

マルチチャンネル機器の組み合わせは可能です。複数の機器を重ねて、リアパネルで通信ケーブルを繋ぐだけです。MultiTraceソフトウェアを使用します。

仕様
印加電位	±10V
コンプライアンス電圧	±12V
最大電流	±1.1A
最大データ取込レート	150,000 データポイント/s
ポテンショモード
印加電位分解能	78μV
印加電位精度	<=0.1% ± 1 mV offset
電流レンジ	100 pA～1A (11レンジ)
電流精度	<0.1 %測定レンジ　±10 pA ±0.1% of range
測定電流分解能	0.0038%電流レンジ (100 pAレンジ時3.8fA)
ガルバノモード
電流レンジ	1 nA to 1A (9レンジ)
印加DC電流	±5×レンジ(< 10 mA) ±4.5×レンジ (10-100 mA) ±1×レンジ (1 A)
印加DC電流分解能	印加電流レンジ0.0038%
測定DC電位精度	< 0.1% 電流 ±10 pA (bias) ±0.1% 電流(offset)
FRA/EISインピーダンス	オプション
周波数範囲	10 μHz to 1 MHz
AC振幅範囲	1 mV to 0.3V rms, or 0.8V p-p

電位計
入力インピーダンス	1 TΩ // 10 pF
帯域幅	1MkHz
バイポテンショスタット	オプション
印加電位	±5V
電位分解能	153 μV (16-bit)
電位精度	＜＝0.1 %
電流レンジ	100 pA to 10 mA (9レンジ)
最大測定電流	i(WE1) + i(WE2) ＜ 45 mA
電流分解能	0.0038%電流レンジ
電流精度	<＝0.1 %電流e
その他
電極接続	RE、WE、WE2、CE、GND、SenseとSense2用の 2 mm バナナピン
サイズ	20 x 21 x 4.5 cm
重量	1.8㎏

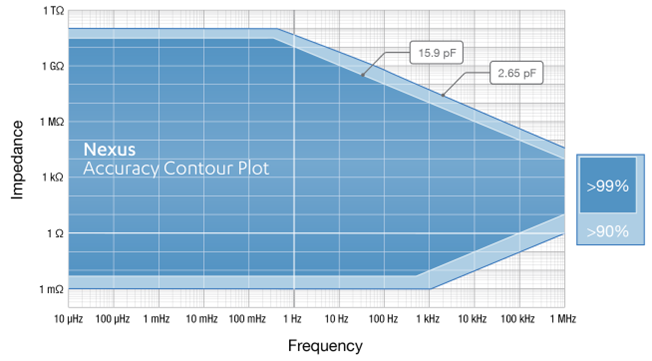

EIS Accuracy Contour plot

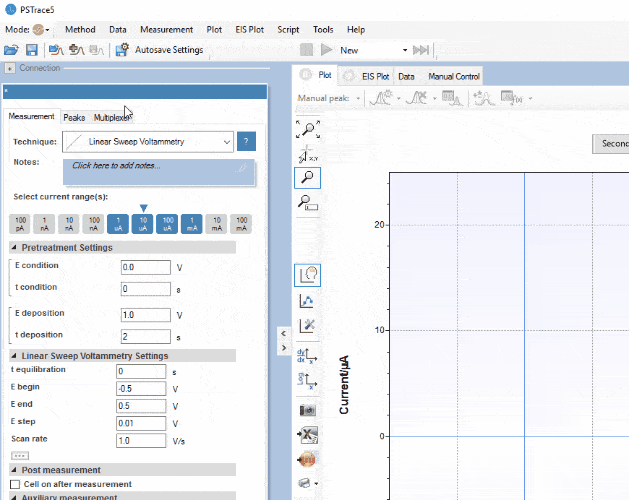

PSTrace
PSTraceは、インストール後すぐに使い始められるよう設計されており、長い学習期間を必要とせず、すぐに使い始めることができます。3つのモードがあります。1つは、当社の装置が提供するすべての分析手法を実行できるサイエンティフィックモード、もう1つは腐食分析専用の2つのモード、もう1つは分析モードです。PSTraceは、あらゆるレベルのユーザーに適しています。
主な機能：
メソッドパラメータの直接検証
自動ピークサーチ
等価回路フィッティング
一連の測定を自動化するためのスクリプト作成
ボタンをクリックするだけでOriginとExcelでデータを開く
装置の内部ストレージからデータを読み込む

テクニック

Voltammetric techniques

リニアースィープボルタンメトリー (LSV)（Staircase式）

サイクリックボルタンメトリー(CV)（Staircase式）

高速サイクリックボルタンメトリー(FCV)

交流ボルタンメトリー(ACV)

Pulsed techniques

微分パルスボルタンメトリー (DPV)

矩形波ボルタンメトリー (SWV)

ノーマルパルスボルタンメトリー(NPV)

Amperometric techniques

クロノアンペロメトリー (CA)

ゼロ抵抗電流測定法（ZRA）

クロノクーロメトリー（CC）)

マルチステップアンペロメトリー(MA)

高速アンペロメトリー（FAM）

パルスアンペロメトリック検出（PAD）

Potentiometric techniques

リニアスイープポテンショメトリー（LSP）

クロノポテンショメトリー（CP）

マルチステップポテンショメトリー（MSP）

開回路電位測定（OCP）

Impedimetric techniques

定電位電気化学インピーダンス分光法（PEIS）

定電流電気化学インピーダンス分光法(GEIS)

DC電位掃引（DC-potential sweep）

インピーダンスタイムスキャン（Impedance time scan）

高速EIS/GEIS(Fast EIS/GEIS)

Other

混合モード（MM）

カスタムテクニック（MethodSCRIPT）

バイポテンショスタットテクニック

　 アクセサイー

LM35 Temperature Sensor
LM35温度センサー

この温度センサーを使用して、実験パラメーターを常に監視します。

温度は、電気化学反応中の拡散と反応速度に大きな影響を与える可能性があります。この温度センサーを使用すると、ユーザーは実験中に温度を監視し、PSTraceを介して記録することができます。便利な2点校正により、必要な温度範囲でセンサーを正確に校正できます。PalmSens4のLM35温度センサーはAUXポートに接続されています.

検量線は、+ 10mV /°Cの直線勾配を示し、0.5°Cの精度が保証されています（25°C）。定格は2°Cから150°Cの全範囲です。センサーの自己発熱は少ない（静止空気中0.08°C）。

MUX8-R2マルチプレクサ
MUX8-R2 Multiplexer

電気化学セルを自動的に切り替え,測定します。
マルチプレクサを使用して複数の作用電極またはセンサーアレイを操作できます。マルチプレクサは、ミリ秒の範囲で作用電極を切り替えます。

各MUX8-R2マルチプレクサは、最大8つの2電極または3電極システムで動作することができます。
複数のMUX8-R2ボードをデイジーチェーン接続（最大128チャネルまで拡張）
すべてのハードウェア設定はソフトウェアによって制御されるため、物理的なスイッチをフリックする必要はありません。
どのチャネルが選択されているかを示すLED
補助入力（温度センサーなど）を接続できます。

MUX08R2	8 チャンネルマルチプレクサボックス
CBL-MUX08R2-SNS-5S	4チャネルセンサーケーブル

Magnetic Stirrer with Switchbox
スイッチボックス付きマグネチックスターラー

250mlまでの量を混合するための非常に便利な磁気ミニスターラー。このスターラーには、ポテンシオスタットがスターラーを制御できるようにするPalmSens用のスイッチボックスが付属しています。攪拌機は、堆積段階で自動的に使用されるか、たとえば、測定中にユーザーが定義した時間、スクリプトウィンドウでスクリプトを使用してオンまたはオフに切り替えられます。

耐久性のあるブラシレスモーター
広い可変の速度範囲
強力磁石持ち
