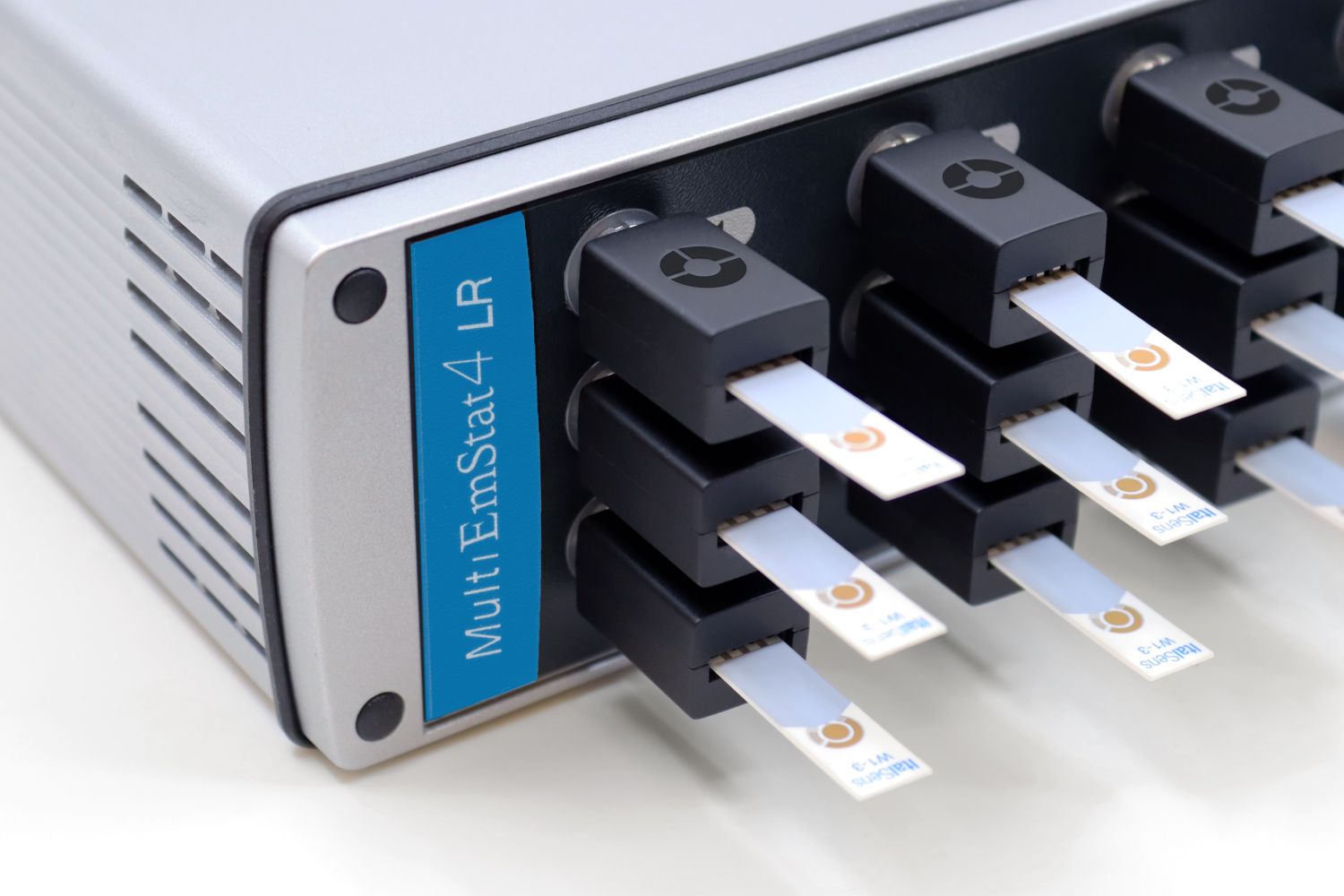

EmStat4S/MultiEmstatM　　EmStat4X　

Sensit Smart 　Sensit Wearable 　Sensit BT

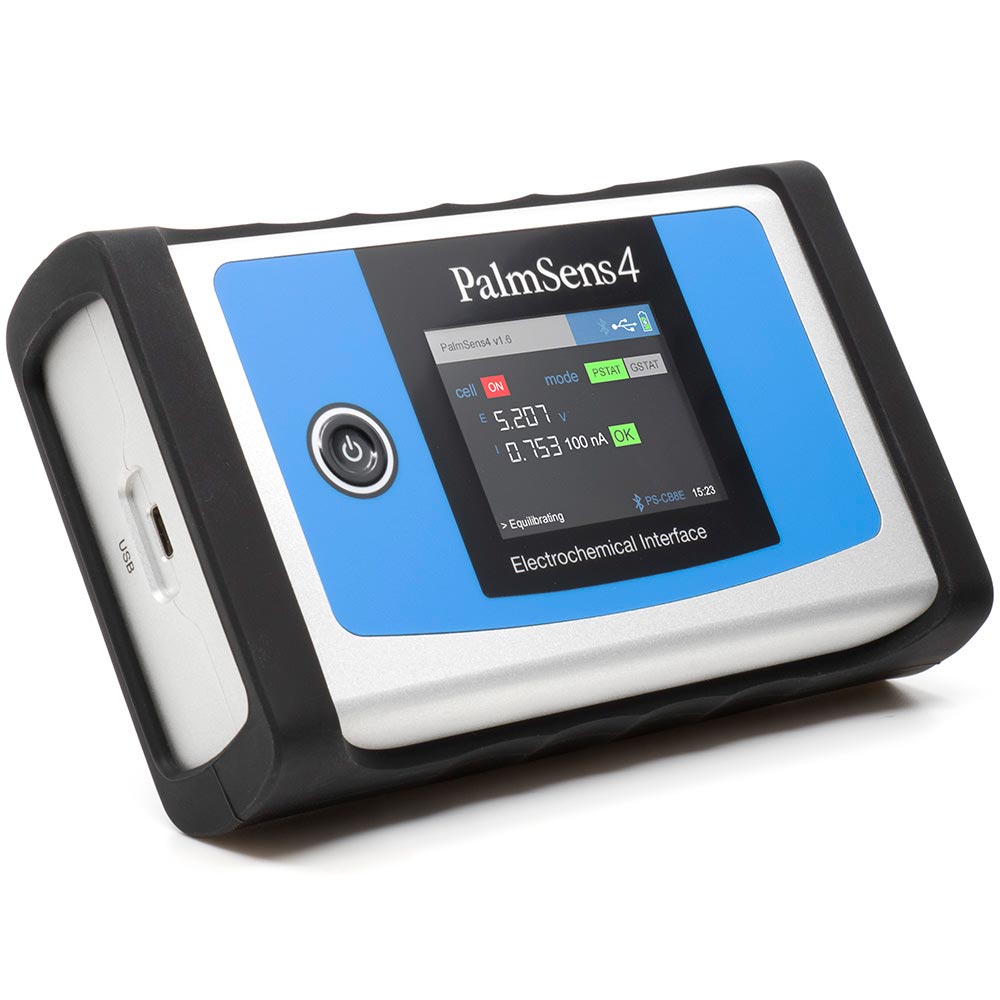

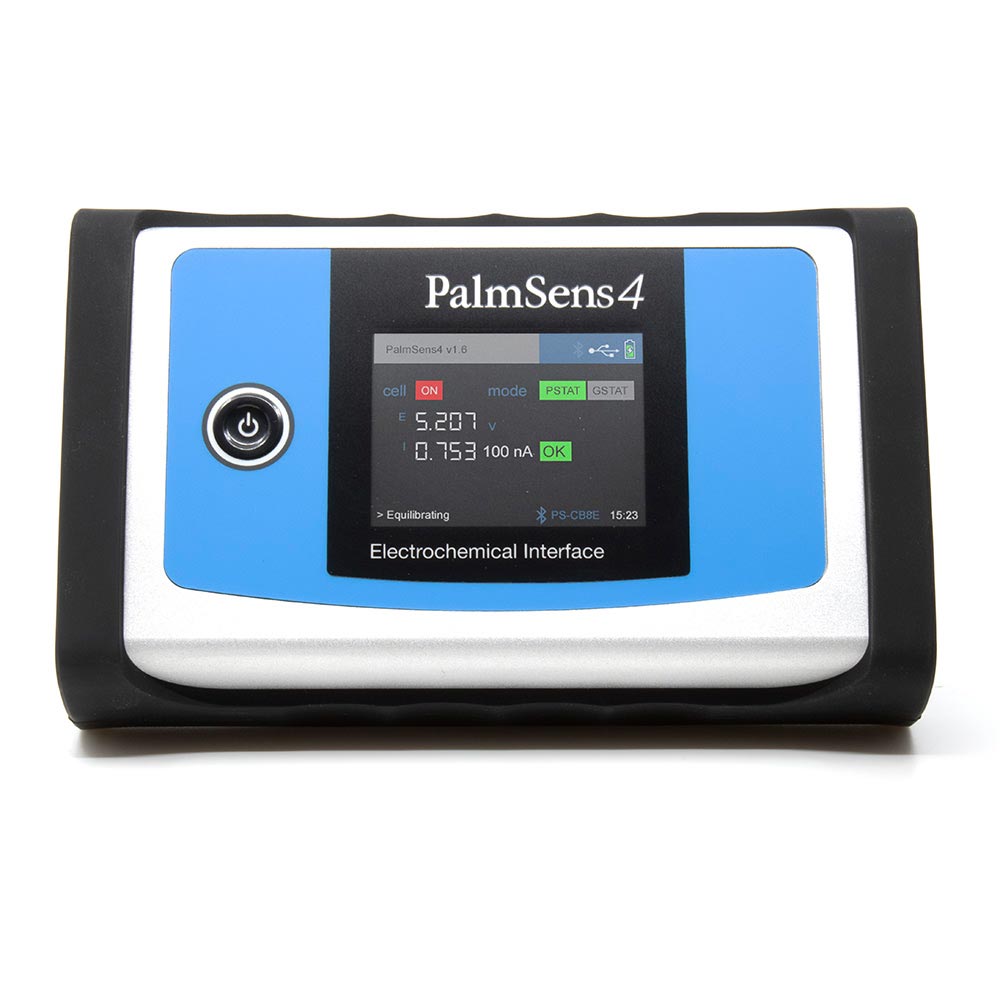

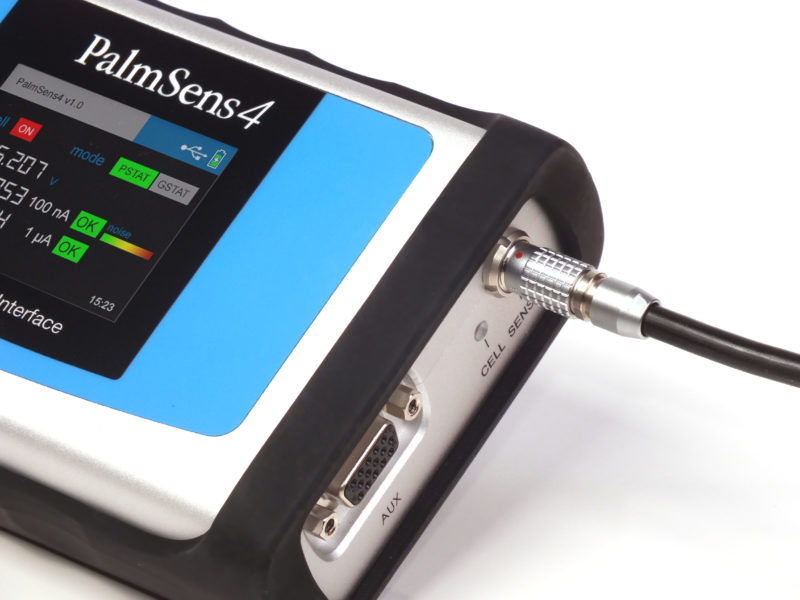

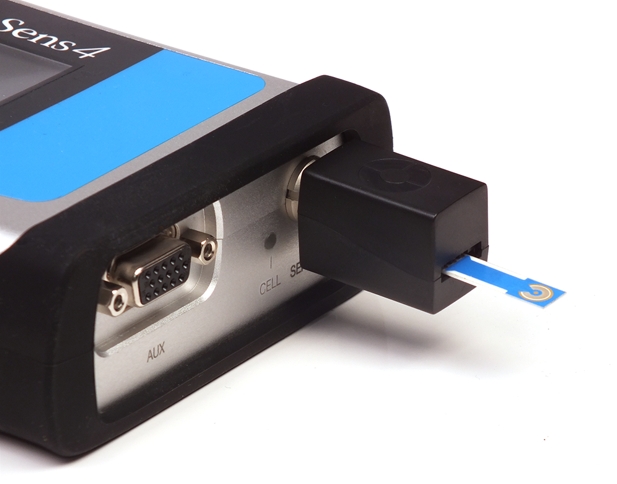

Palmsens4　バイポテンショ/ガルバノスタット/インピーダンスアナライザー

PalmSens社は、80 年代後半から 90 年代にかけてポテンショスタットのデジタル化の分野で活躍した Dr. Kees van Velzen によって 2001 年に設立されました（ Kees van Velzen博士もAutolab社の創設者です）。PalmSens では、初心者および上級研究者が電気化学をより簡単に、よりポータブルに、よりアクセスしやすい高性能なポテンショ/ガルバノスタット、インピーダンス測定装置を作って販売します。PalmSens4は小型ポテンショ/ガルバノスタットの最高峰です。

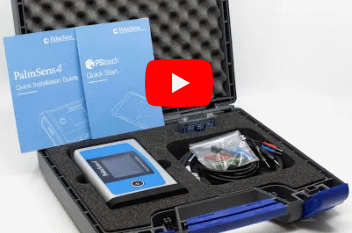

YouTube

主な特徴
ポテンショスタット/ガルバノスタット/インピーダンスアナライザー
FRA / EIS周波数： 10 μHzから1 MHz
9電流レンジ：100 pA～10 mA　
MAX電流：±30mA
高分解能: 0.006％のフルスケール
75μV印加電位分解能（18ビット）
電位範囲：±5 Vまたは±10 V

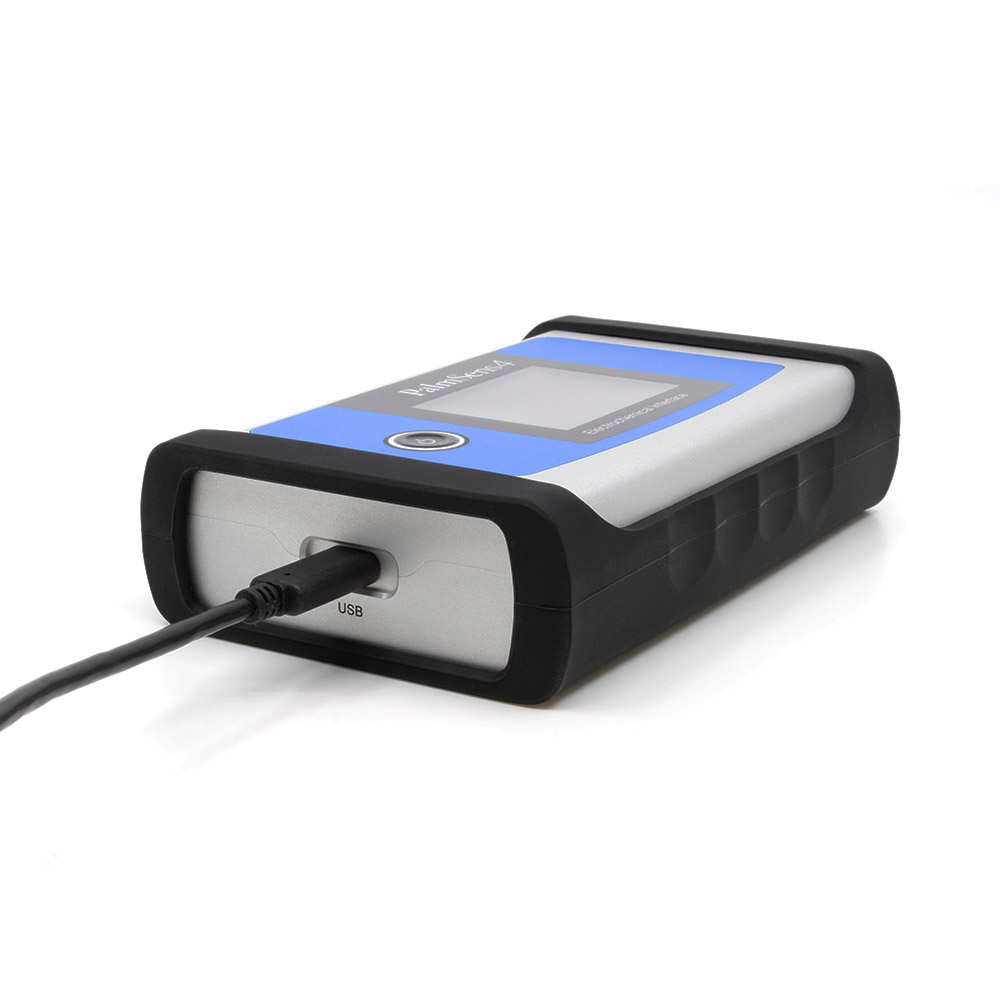

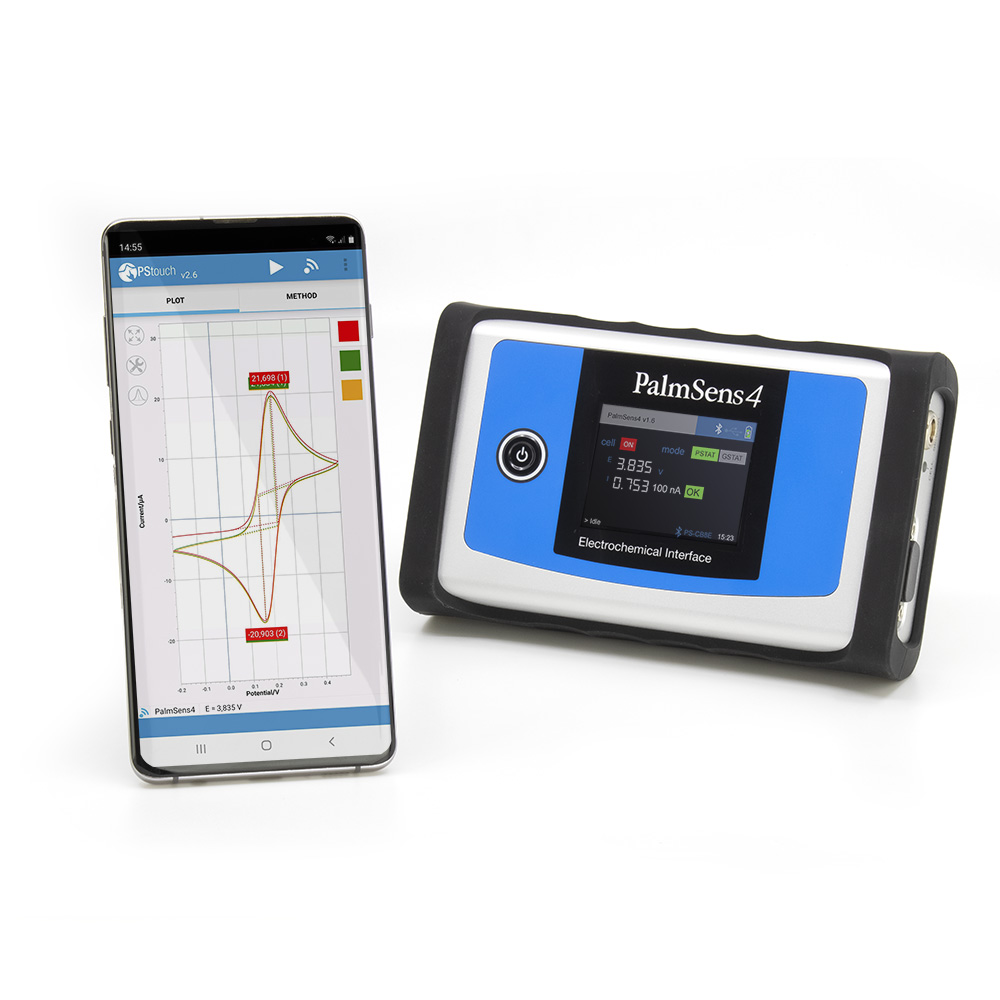

Bluetooth or USB connection

仕様
印加電位	±5V；±10V　　選択
コンプライアンス電圧	±10V
最大電流 ± 30 mA	± 30 mA
最大データ取込レート	150,000 データポイント/s
ポテンショモード
印加電位分解能	75μV
印加電位精度	<=0.1% ± 1 mV offset
電流レンジ	100 pA to 10 mA (9 レンジ)
電流精度	<=0.1 % (at Full Scale Range)
測定電流分解能	0.006%電流レンジ (100 pAレンジ時5fA)
ガルバノモード
電流レンジ	1 nA to 10 mA (8レンジ)
印加DC電流レンジ	印加DC電流レンジ± 6 times
印加DC電流分解能	印加電流レンジ0.005 %
測定DC電位精度	0.75 μV at ± 0.1 V；7.5 μV at ± 1 V； 75 μV at ± 10 V
FRA/EISインピーダンス
周波数範囲	10 μHz to 1 MHz
AC振幅範囲p	1 mV to 0.25 V rms, or 0.6 V p-
その他
入力インピーダンス	1 TΩ // 10 pF
サイズ	15.7 x 9.7 x 3.5 cm3
重量	500g
温度レンジ	0 ℃to + 50 ℃
電源	USB or 内部 LiPo 電池
通信	USB and Bluetooth
内部メモリ	8 GB或いは800,000ポイント

PalmSens 4 は仕様と予算を合わせで、下記の機能を選択します。

DC電位選択	±5V	±10V
インピーダンス機能選択	10μHz～100Hz	10μHz～1MHz
バイポテンショスタット機能選択
IR補償機能選択

例とし

コード	商品名
PS4.F0.05	ポテンショスタット/ガルバノスタット(印加電位±5V)
PS4.F0.10	ポテンショスタット/ガルバノスタット (印加電位±10V)
PS4.F2.05	ポテンショスタット/ガルバノスタット/インピーダンスアナライザー(印加電位±5V、測定周波数範囲10μHz～1MHz)
PS4.F2.10	ポテンショスタット/ガルバノスタット/インピーダンスアナライザー(印加電位±10V、測定周波数範囲10μHz～1MHz)

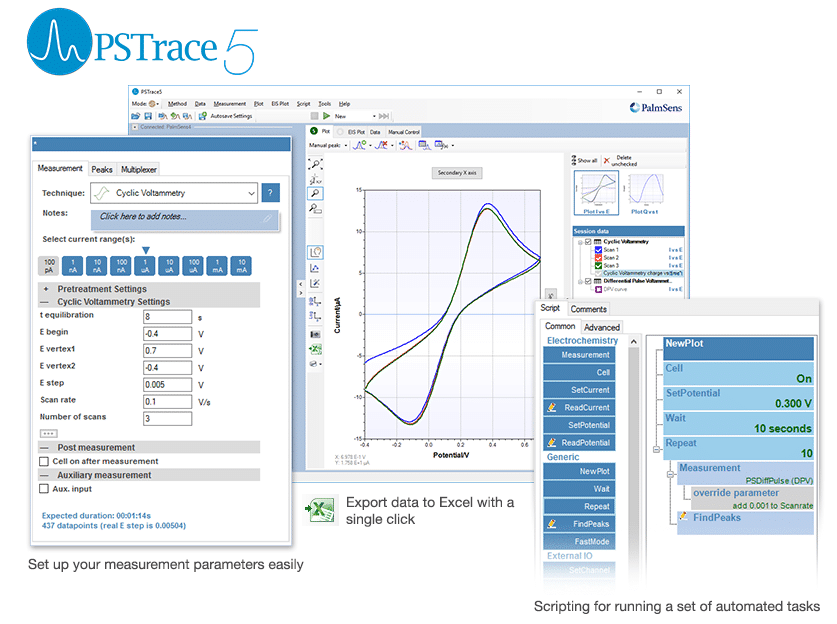

PSTrace電気化学ソフトウェア

PSTrace電気化学ソフトウェアPSTrace電気化学ソフトウェアは、ポテンショ/ガルバノスタットを制御し、測定されたデータを分析するソフトウエアです。Windows環境で動作します。

テクニック

Voltammetric techniques

リニアースィープボルタンメトリー (LSV)（Staircase式）

サイクリックボルタンメトリー(CV)（Staircase式）

高速サイクリックボルタンメトリー(FCV)

交流ボルタンメトリー(ACV)

Pulsed techniques

微分パルスボルタンメトリー (DPV)

矩形波ボルタンメトリー (SWV)

ノーマルパルスボルタンメトリー(NPV)

Amperometric techniques

クロノアンペロメトリー (CA)

ゼロ抵抗電流測定法（ZRA）

クロノクーロメトリー（CC）)

マルチステップアンペロメトリー(MA)

高速アンペロメトリー（FAM）

パルスアンペロメトリック検出（PAD）

マルチパルスアンペロメトリック検出（MPAD）

Potentiometric techniques

リニアスイープポテンショメトリー（LSP）

クロノポテンショメトリー（CP）

マルチステップポテンショメトリー（MSP）

開回路電位測定（OCP）

Impedimetric techniques

定電位電気化学インピーダンス分光法（PEIS）

定電流電気化学インピーダンス分光法(GEIS)

DC電位掃引（DC-potential sweep）

インピーダンスタイムスキャン（Impedance time scan）

Other

混合モード（MM）

バイポテンショスタットテクニック

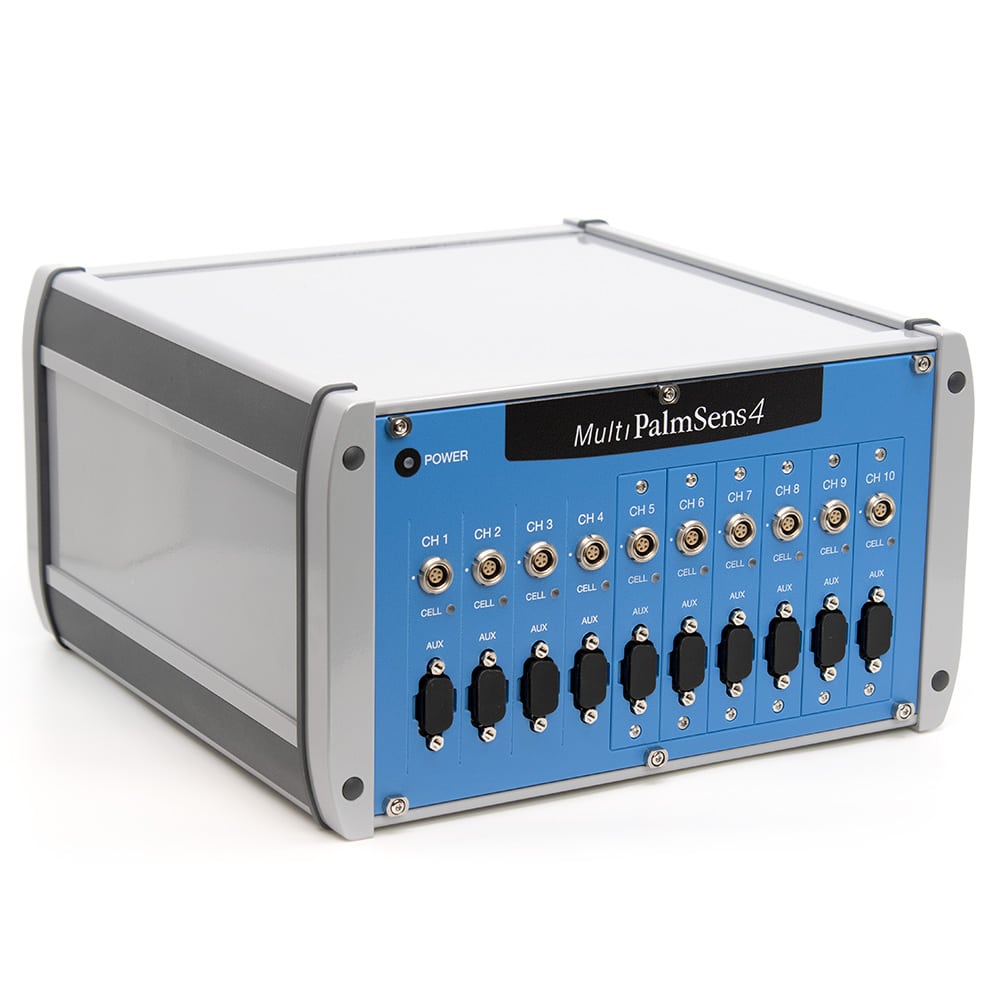

Multi PalmSens4マルチポテンショ/ガルバノスタット

マルチチャンネルPalmsSens4は4チャネル～10チャネルのPalmsens4ポテンショスタット/ガルバノスタットで構成されます。Multi PalmsSens4と同じで、インピーダンスアナライザー機能の選択することができます。

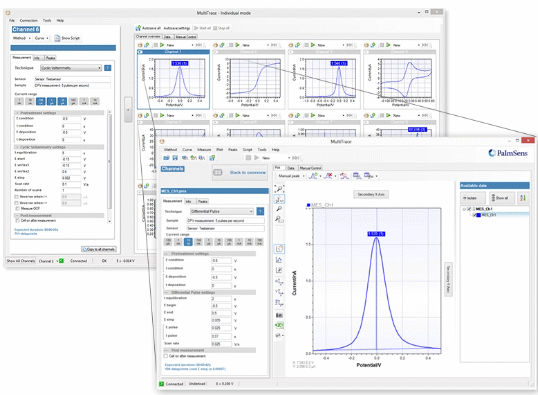

MultiPalmSens4は予算に合わせて4チャネル～10チャネルの間に調整できます。 MultiTraceソフトウェアを使用すると、各チャネルは同時に測定することができますまたは個別使用することもできます。各チャネルはSCRIPTで一連の自動測定を実行することもできます。各チャネルは、追加の補助ポートより周辺機器を制御したり、温度やその他のアナログ信号を監視することもできます。

組み合わせは簡単、下記のコードを選択、×チャネル数（チャンネル数＝4～10）。例とし、MPS4.F0.05×2、MPS4.F2.10×2、即ち、組み合わせ自由です。

応用として、マルチチャンネル充放電装置となります複数の電池を長時間同時に測定することができます。充放電バッテリーサイクル試験はもちろんのこと、燃料電池試験、電極開発、バイオテクノロジー、腐食試験にも用いることができます。

コード	商品名
MPS4.F0.05	ポテンショスタット/ガルバノスタット(印加電位±5V)
MPS4.F0.10	ポテンショスタット/ガルバノスタット (印加電位±10V)
MPS4.F2.05	ポテンショスタット/ガルバノスタット/インピーダンスアナライザー(印加電位±5V、測定周波数範囲10μHz～1MHz)
MPS4.F2.10	ポテンショスタット/ガルバノスタット/インピーダンスアナライザー(印加電位±10V、測定周波数範囲10μHz～1MHz)

拡張機能 PalmSens4の主な拡張機能

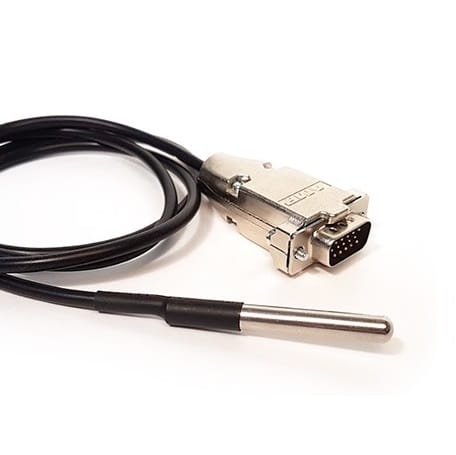

LM35 Temperature Sensor
LM35温度センサー

この温度センサーを使用して、実験パラメーターを常に監視します。温度は、電気化学反応中の拡散と反応速度に大きな影響を与える可能性があります。この温度センサーを使用すると、ユーザーは実験中に温度を監視し、PSTraceを介して記録することができます。便利な2点校正により、必要な温度範囲でセンサーを正確に校正できます。PalmSens4のLM35温度センサーはAUXポートに接続されています.

検量線は、+ 10mV /°Cの直線勾配を示し、0.5°Cの精度が保証されています（25°C）。定格は2°Cから150°Cの全範囲です。センサーの自己発熱は少ない（静止空気中0.08°C）。

MUX8-R2マルチプレクサ
MUX8-R2 Multiplexer

電気化学セルを自動的に切り替え,測定します。
マルチプレクサを使用して複数の作用電極またはセンサーアレイを操作できます。マルチプレクサは、ミリ秒の範囲で作用電極を切り替えます。

各MUX8-R2マルチプレクサは、最大8つの2電極または3電極システムで動作することができます。
複数のMUX8-R2ボードをデイジーチェーン接続（最大128チャネルまで拡張）
すべてのハードウェア設定はソフトウェアによって制御されるため、物理的なスイッチをフリックする必要はありません。
どのチャネルが選択されているかを示すLED
補助入力（温度センサーなど）を接続できます。

MUX08R2	8 チャンネルマルチプレクサボックス
CBL-MUX08R2-SNS-5S	4チャネルセンサーケーブル

Magnetic Stirrer with Switchbox
スイッチボックス付きマグネチックスターラー

250mlまでの量を混合するための非常に便利な磁気ミニスターラー。このスターラーには、ポテンシオスタットがスターラーを制御できるようにするPalmSens用のスイッチボックスが付属しています。攪拌機は、堆積段階で自動的に使用されるか、たとえば、測定中にユーザーが定義した時間、スクリプトウィンドウでスクリプトを使用してオンまたはオフに切り替えられます。

耐久性のあるブラシレスモーター
広い可変の速度範囲
強力磁石持ち

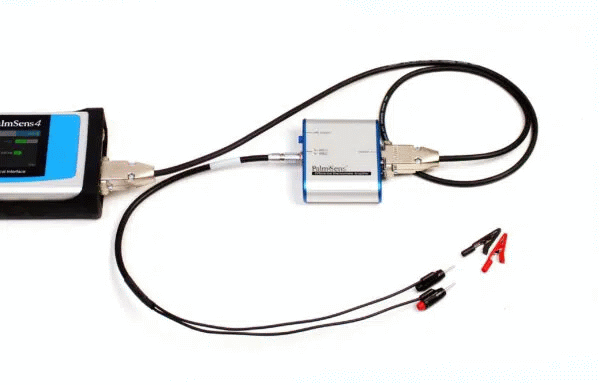

差動電位計増幅器（DEA）
Differential Electrometer Amplifier (DEA)

DEAは、差動入力と単一出力を備えたフローティング電圧アンプとして使用できます。
簡単の説明として、DEAはアンプです。DEAより、１本の参照電極REは2本のRE1とRE2に分かれて、右図の水溶液と有機溶液のセルに、2本の作用極（WE1.WE2）と2本参照電極（RE1,RE2）の界面の電気化学測定、特にインピーダンス測定ができます。

DEAの電位範囲
±10V、±5 V、±1 V
