E6R1シリーズ ディスク交換可能の回転リングディスク電極

E6R2シリーズ ディスクとリング固定RRDEチップ

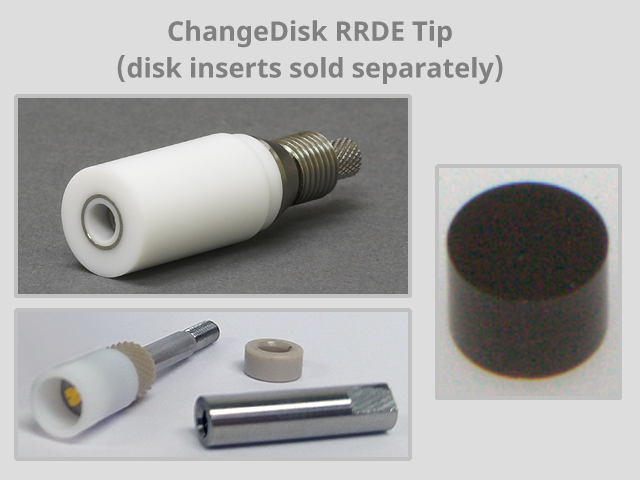

E6R1シリーズ インサート交換可能RRDEチップ

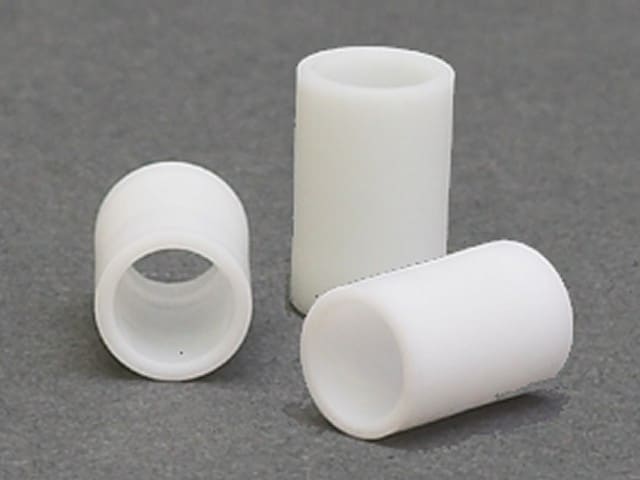

 E6R1シリーズはE4シリーズと同じように、ディスク材料の交換が可能なRRDEチップです。即ち、。リングは固定、ティスク交換可能です。U-CUPは導入され、インサートのセットアップはより容易になります。お客様が研究する材料を直径5.0mm、長さ4.0 mmの円盤(ディスクの形))に加工して、この円盤はインサートと呼びます。RRDEディスク材料交換用工具(AFE6K050)を使って、簡単にリングアセンブリ(リングホルダー)にセットすることができます。リングアセンブリ(リングホルダーのリング選択は白金、金とグラッシーカーボンです。ディスクはE4シリーズと同じなように、PINE社研磨済の直径5.0mm、長さ4.0 mmディスクインサート(INSERT);白金、金と炭素等は使えます。
 E6R1シリーズ の組合せは電極インサート、リングアセンブリとAFE6Mシャフトです。
 応用例
、燃料電池の研究、腐食の研究等に


仕様
適応ローテーター
AFMSRCE/WaveVortex 10
適応シャフト
AFMSRCEはAFE6MB/WaveVortex10はシャフト付き
最高回転数
3000RPM
ディスク直径
5.0mm
シュラウド直径
15.0mm
チップの長さ
25.4mm
シュラウド材料
PTFE/PEEK
温度
PTFE: 室温/PEEK: 10〜80℃
特長
チップ交換可能
シャフトベアリング
AC01TPA6M

コード
品名
AFE6MB AFMSRX RRDE用標準シャフト
AFE6K050 RRDEディスク材料交換と磨き用工具
RRDEチップホルダー Ring Assemblies (internal hardware included)
AFE6R1AU E6金リングリングホルダー)(Au純度99.99%、ID 6.5 mm、OD 7.5 mm、磨き済、PTFEシュラウド)
AFE6R1GC E6グラッシーカーボンリングホルダー (ID 6.5 mm、OD 7.5 mm、磨き済、PTFEシュラウド,)
AFE6R1PT E6白金リングホルダー (Pt純度99.99%、ID 6.5 mm、OD 7.5 mm、磨き済、PTFEシュラウド)

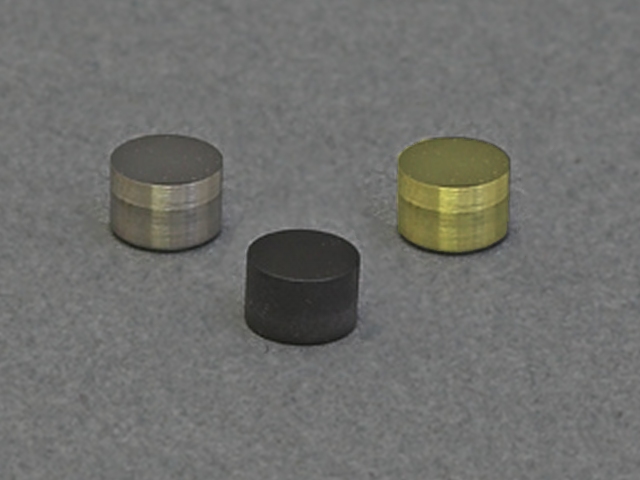

常用インサート Polished Disk Insert for E4 &. E6 Serirs
AFED050P040AU Gold Disk Insert (99.99% Au, 5 mm OD x 4 mm thick, mirror polished)

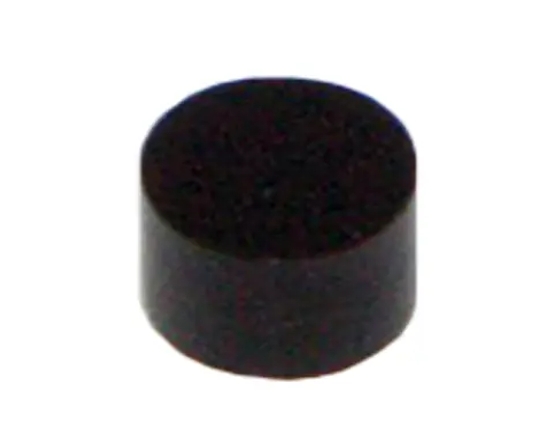

AFED050P040GC Glassy Carbon Disk Insert(5 mm OD x 4 mm thick, mirror polished)
AFED050P040GCJ 東海Glassy Carbon Disk Insert(5 mm OD x 4 mm thick, mirror polished(インターケミ渇チ工)
AFED050P040PT Platinum Disk Insert(99.99% Pt, 5 mm OD x 4 mm thick, mirror polished
AFED050P040GB Basal Plane Pyrolytic Graphite Insert(epoxy encapsulated, 5 mm OD x 4 mm thick, mirror polished)
AFED050P040GE Edge Plane Pyrolytic Graphite Insert(epoxy encapsulated, 5 mm OD x 4 mm thick, mirror polished)
また、他の材料のインサートがあります。下記のアドレスで問合せして下さい。


Disk Inser

AFE6R1PT

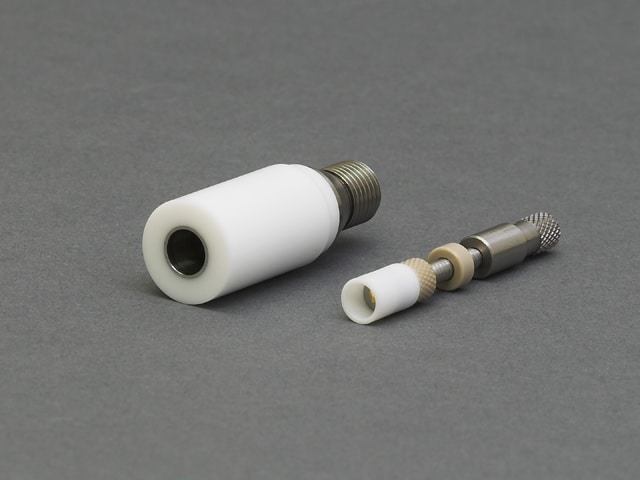

AFE6K050

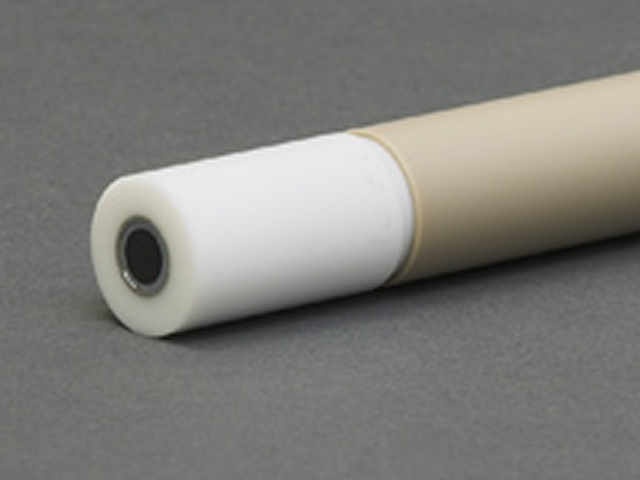

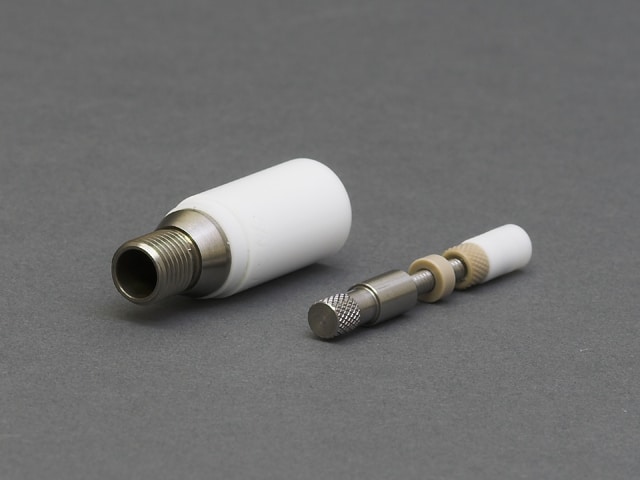

AFE6R1PTとAFE6M


コード
品名

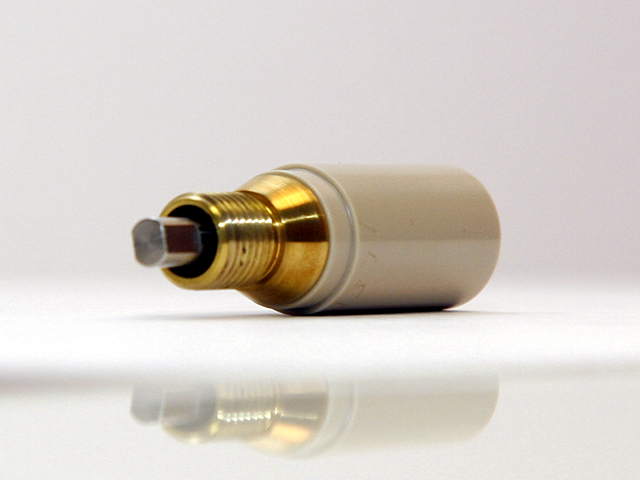

AFE6R1AUPK E6金リングホルダー (Au純度99.99%、ID 6.5 mm、OD 7.5 mm、磨き済、PEEKシュラウド)
AFE6R1GCPK E6グラッシーカーボンリングホルダー (ID 6.5 mm、OD 7.5 mm、磨き済、PEEKシュラウド)

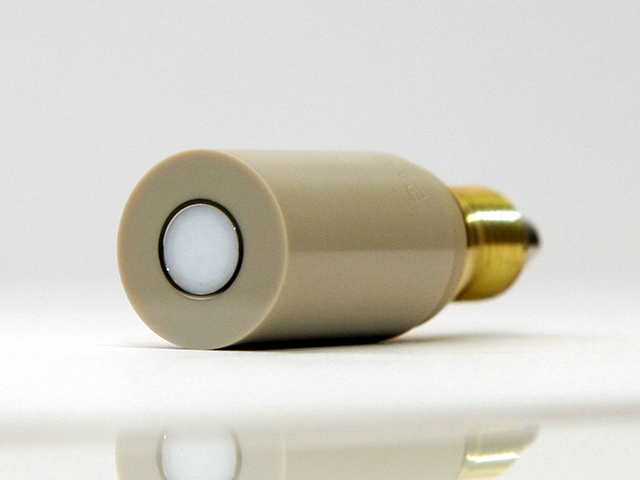

AFE6R1PTPK E6白金リングホルダー (Pt純度99.99%、ID 6.5 mm、OD 7.5 mm、磨き済、PEEKシュラウド)

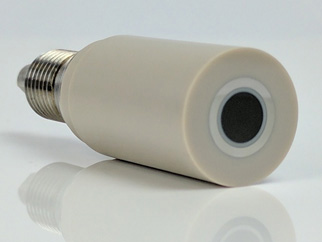

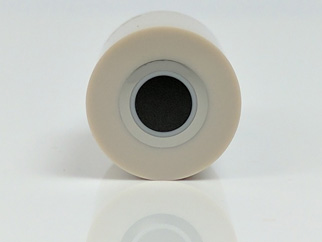

E6R2シリーズ ディスクとリング固定RRDEチップ
 電極チップのシュラウド材料がPEEKで作れました。80℃の温度条件で、測定ができます。ディスクとリングを固定され、ディスク材料の交換ができません。シャフトはAFE6MBです。

仕様
適応ローテーター
AFMSRCE/WaveVortex 10
適応シャフト
AFMSRCEはAFE6MB/WaveVortex10はシャフト付き
最高回転数
3000RPM
ディスクOD
5.5mm
リングOD
15.0mm
リングID
25.4mm
シュラウドOD
15.0mm
チップの長さ
25.4mm
シュラウド材料
PEEK
温度
PEEK: 10〜80℃
シャフトベアリング
AC01TPA6M
捕捉率
38%
コード
品名
AFE6R2GCPT グラッシーカーボンディスク, 白金リング
AFE6R2GCAU グラッシーカーボンディスク, 金リング
AFE6R2AUPT 金ディスク、 白金リング
AFE6R2PTPT 白金ディスク、 白金リング
AFE6R2PTAU 白金ディスク、 金リング
AFE6R2AUAU 金ディスク、 金リング

 詳しく、描いたPine社RDE/RRDEカタログ(価格付、PDFファイル)をe-mailで、送ることが出来ます。下記のアドレスにアクセスして下さい。
