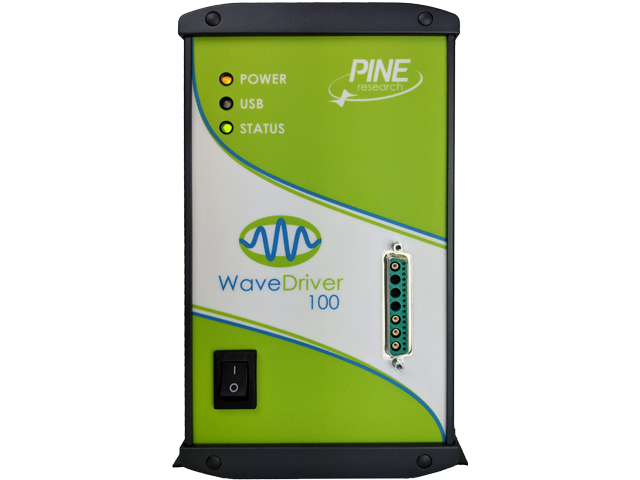

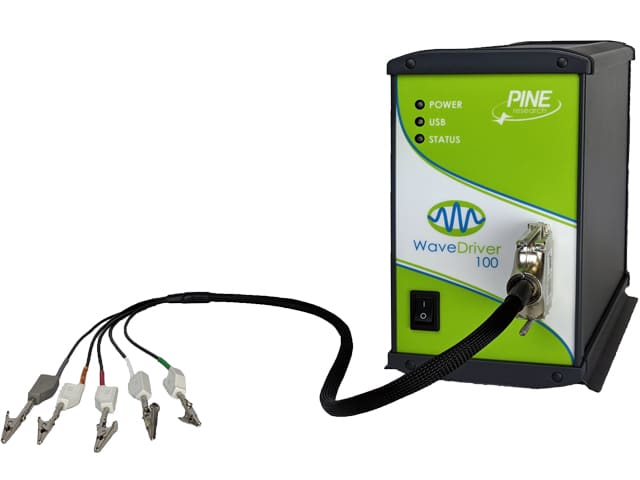

WaveDriver 100ポテンショ/ガルバノスタット/インピーダンスアナライザー
WaveDriver100の主な仕様は、
印加/測定電流：±100 nA〜±1A (実用的な電流範囲 5pA 〜1A)
印加電圧/測定電圧：±15 V
測定モード：ポテンショスタット、ガルバノスタット、OCP、無抵抗電流計、
インピーダンス測定周波数範囲：10 μHz - 1 MHz
iR補償：電流遮断または正帰還
テクニック：すべての一般的なDCスキャンとステップ測定のほか、回転電極測定、腐食研究、電池燃料電池研究と分光電気化学等の測定。電気化学教科書
に紹介された測定方法はほぼできます |
 |
|
主なの仕様
|
|
モード
|
ポテンショスタット (POT、 ガルバノスタット (GAL)、ゼロ抵抗電流計 (ZRA) ) |
|
電極接続方式 |
2, 3,
or 4 .
|
| 作用極式 |
フローティングト |
| 最小電位分解能(印加/測定) |
78 μV: |
| 最小電流分解能(印加/測定) |
13.13
pA |
| 印加/測定電位レンジ
|
3 Ranges: ±2.5 V, ±10 V, ±15 V |
| 印加/測定電流レンジ
|
±100
pA - ±1 A |
| 電圧レンジ:
|
±100mV、±１V（2レンジ） |
| 実際の測定電流範囲:
|
5pA 〜1A |
| コンプライアンス電圧 |
±17 V |
| サイズ
|
160
(w) × 255 (h) × 324 (l) mm: |
|
インピーダンス（EIS)仕様
|
|
| 周波数範囲
|
10
μHz - 1 MHz |
| 周波数安定度
|
±10
ppm |
| データ表示 |
Lissajous、 Bode, Nyquist、Mott-Schottky |
| データ分析
|
Circuit
Fit、Transmission Line、Kramers-Kronig |
| 回路フィッティング方法 |
Modified Levenberg-Marquardt、Simplex、Powell
|
| 回路フィッティング
|
Dynamic point selection、unity,
parametric
|
| 周波数掃引 |
Linear、logarithmic、custom
list |
| 制御分析ソフト |
AfterMath |

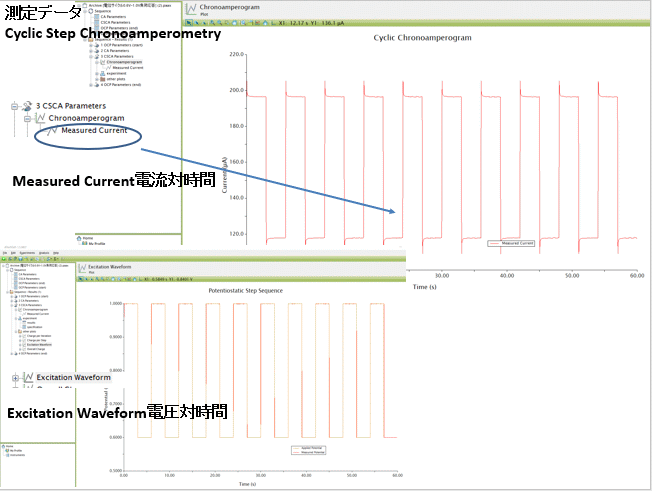

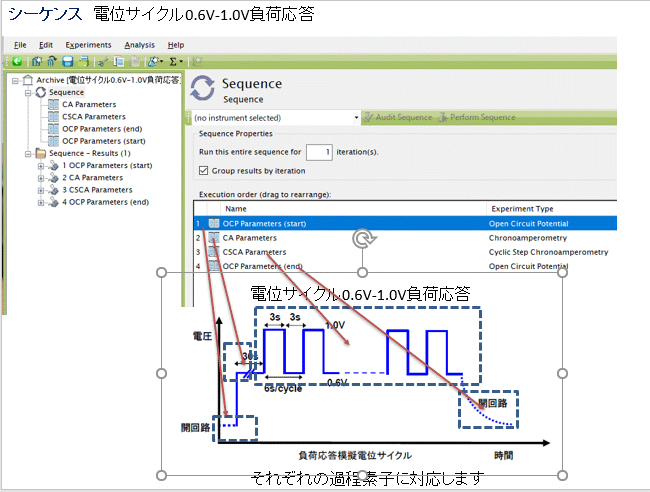

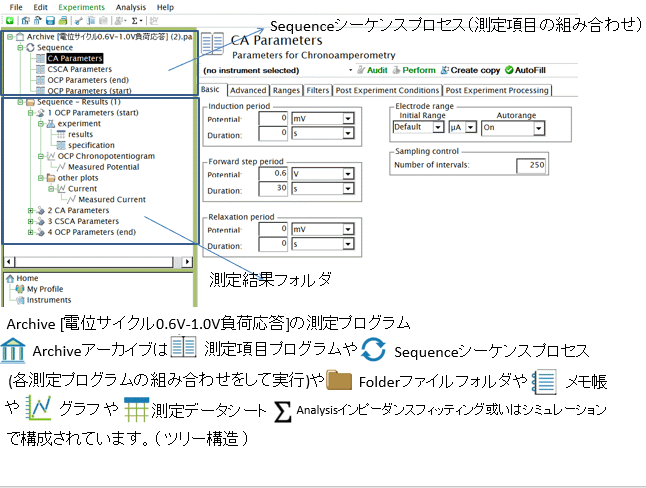

電位サイクル0.6V-1.0V負荷応答]の測定プログラム

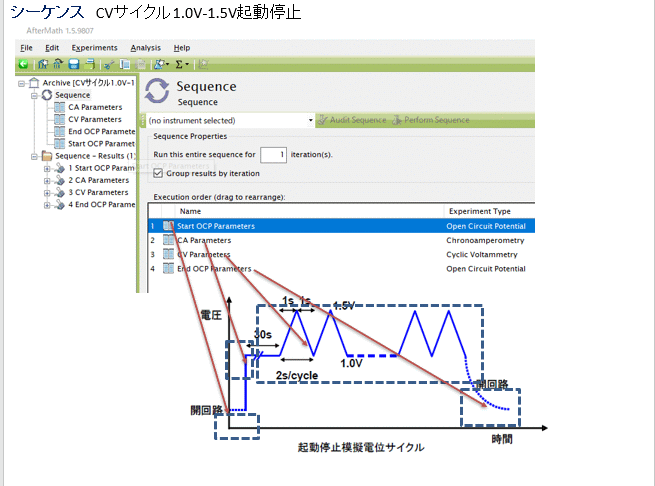

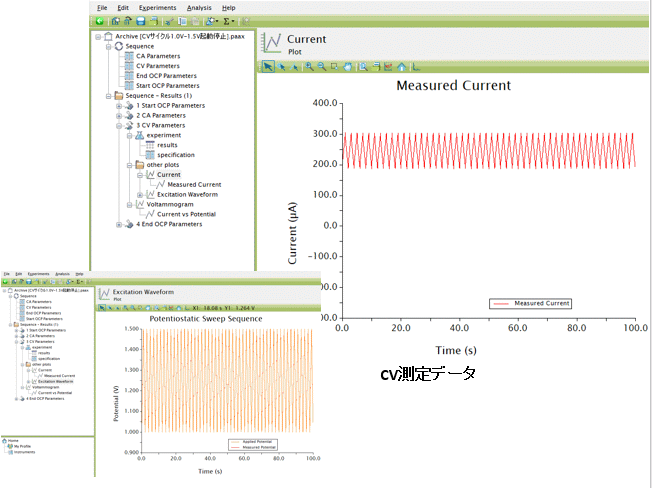

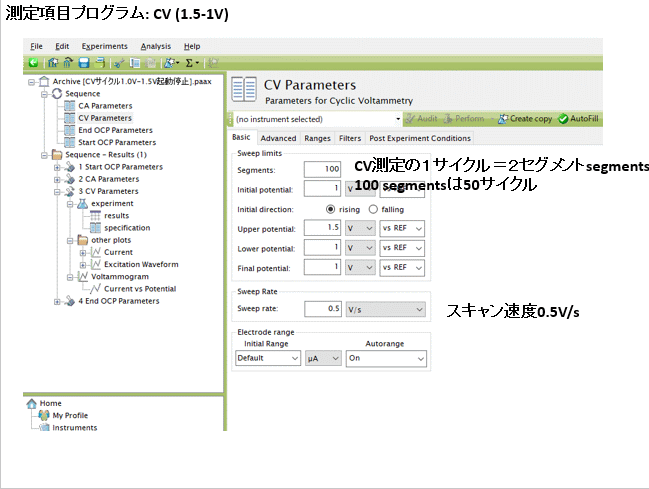

CVサイクル1.0V-1.5V起動停止]の測定プログラム

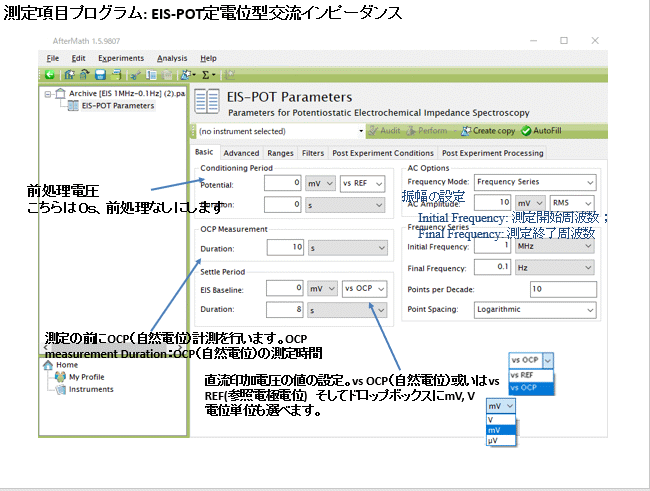

インピーダンス測定]の測定プログラム

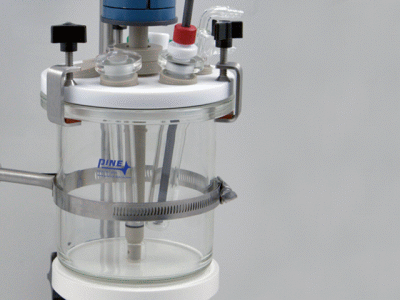

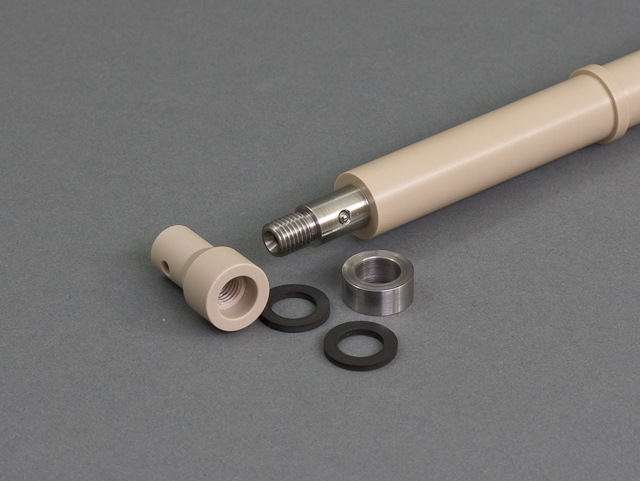

回転シリンダーRCE測定

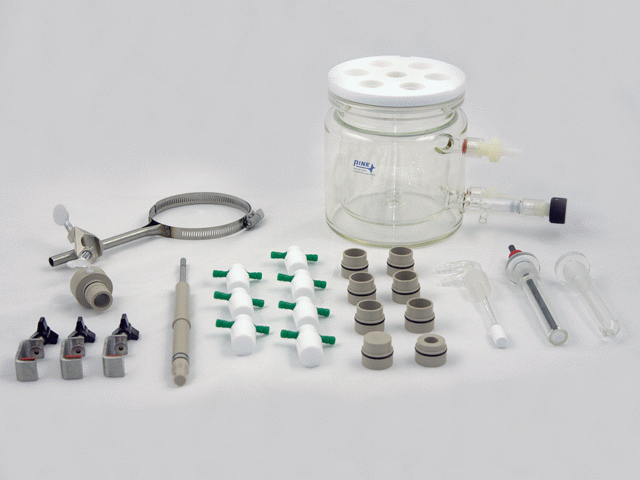

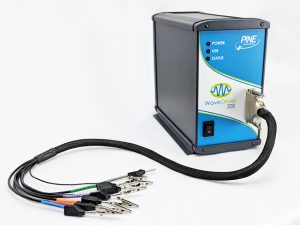

EISと回転シリンダー電極（RCE）バンドルを備えたWaveDriver
100ポテンショスタットは、回転シリンダー実験の実行を開始するのに必要なすべてのコンポーネントを組み合わせます。
この組み合わせトは互換性があり、RCEデータの取得をすぐに開始できます
WaveDriver 100は回転シリンダー実験、腐食防止剤のスクリーニング、分極抵抗の測定などに適しています。そのほか、半透性コーティングにおけるコーティング分析などのEISに関するに役立ちます。
世界で最も一般的に使用されているRCEシステムです
ASTM標準（米国材料試験協会）G31、G170、およびG185に対応します。 |

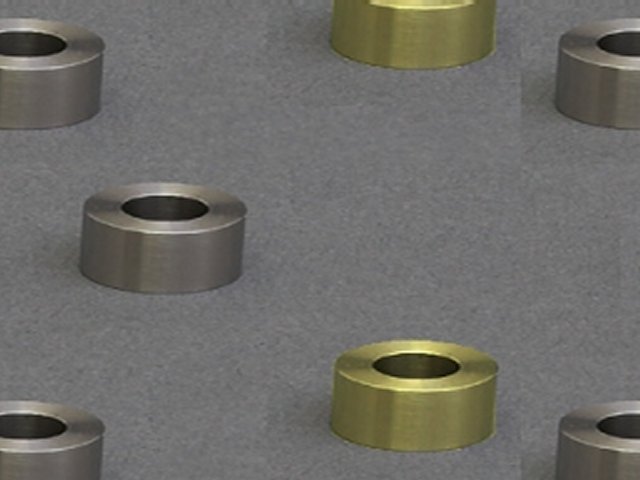

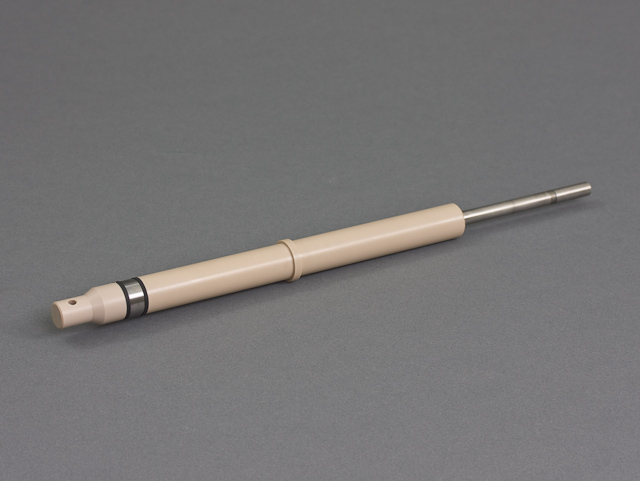

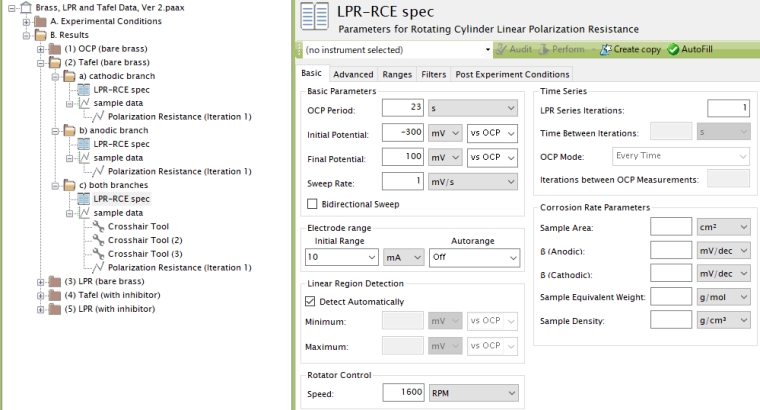

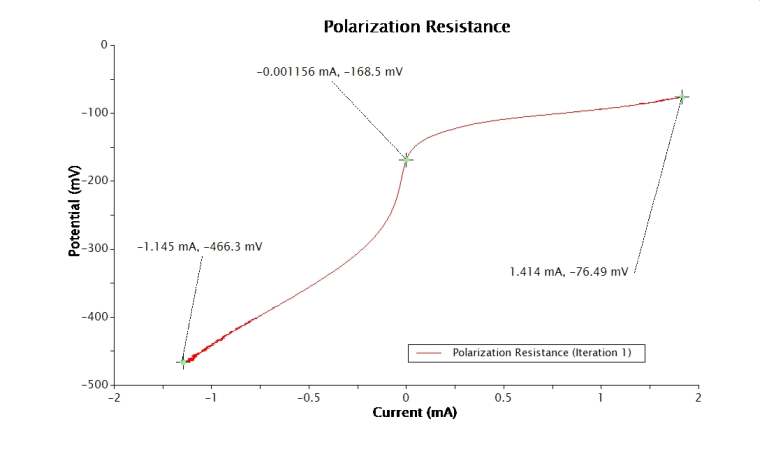

回転シリンダー電極（RCE）測定

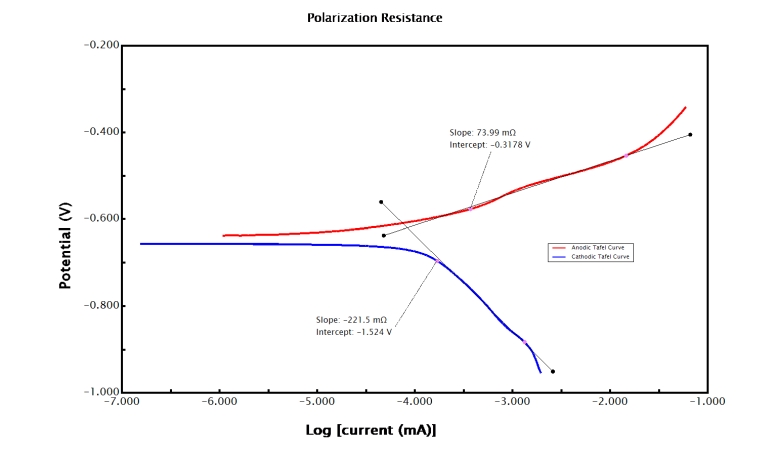

Tafel測定

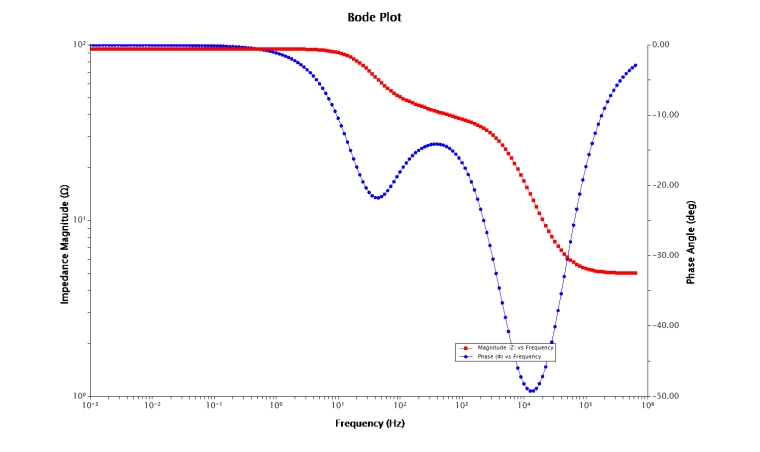

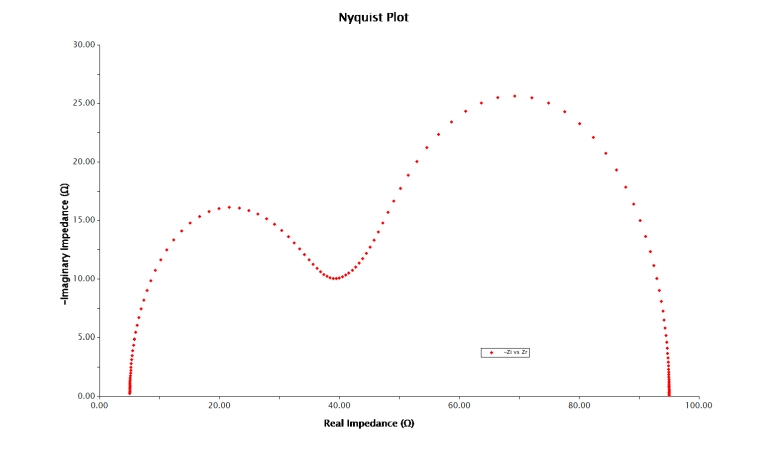

交流インピーダンスの測定
